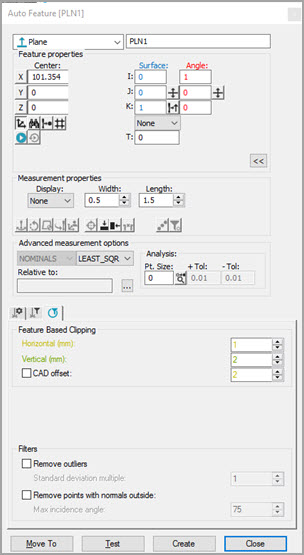

Dialogrutan Autoelement - Plan
Så här skapar du ett autoplan med en lasersensor:
Öppna dialogrutan Autoelement (Infoga | Element | Auto) och välj Plan.
Gör något av följande:
Klicka i CAD-modellen för att ge planet ett läge och en vektor. Du kan använda Ctrl-tangenten för att välja flera plan om de ligger i samma plan. Skriv manuellt in övrig information.
Utgå från Grafikfönstret och flytta maskinen till mittpunkten för planets läge med hjälp av fliken Laser, klicka därefter på knappen Läs av koordinat (punkt) från läge (
).
Utgå från området Elementegenskaper och ange X, Y, Z, I, J, K, materialtjocklek (T) och eventuella andra nödvändiga parametrar. Utgå från området Mätegenskaper och skriv in Visning, Bredd, Längd och eventuella andra parametrar efter behov.
Ange den information som behövs på flikarna i Mäthuvudsverktyg. Gå igenom flikarna med egenskaper för laserscan, laserfiltrering och laserklippning för att vid behov ange informationen.
Klicka på knappen Testa om du vill testa elementet.
Varning! Med denna åtgärd flyttas maskinen. Håll dig undan från maskinen så att du inte skadar dig. Undvik maskinskador genom att köra maskinen på en låg hastighet.
Klicka på Skapa och sedan på Stäng.
