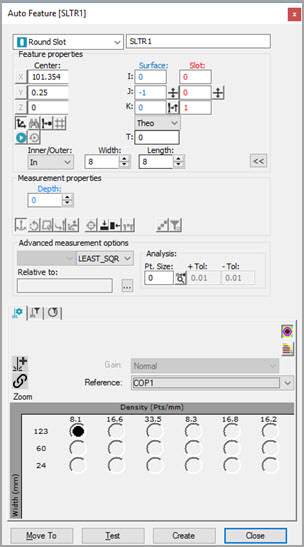

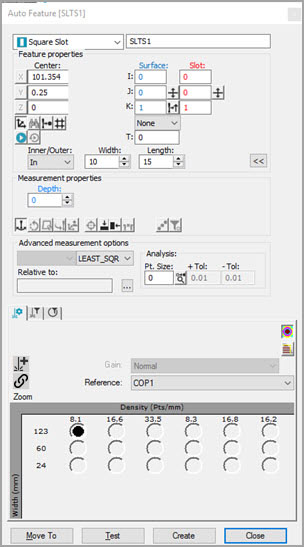

Dialogrutan Autoelement – Rundat spår till vänster, och rätvinkligt spår till höger
Så här mäter du ett spår med en lasersensor:
Öppna dialogrutan Autoelement (Infoga | Element | Auto) och välj Rundat spår eller Rätvinkligt spår.
Gör något av följande:
Klicka i CAD-modellen för att hämta x-, y-, z-, i-, j- och k-informationen. Gör följande om elementet inte automatiskt känns igen av PC-DMIS:
För rundade spår:
Klicka på en av spårets rundade kanter i Grafikfönstret. Du blir ombedd att klicka ytterligare två gånger på samma rundade kant.
Klicka två gånger på kanten. Du blir då ombett att klicka på den andra rundade kanten.
Klicka på den andra rundade kanten. Du blir ombedd att klicka ytterligare två gånger på den här rundade kanten.
Klicka två gånger på den andra rundade kanten. Det rundade spårets riktning etableras av PC-DMIS.
För rätvinkliga spår:
Klicka på en av spårets långa kanter i Grafikfönstret. Du blir ombedd att klicka på ett annat läge på samma kant för att avgöra riktningen.
Klicka på en andra kant, 90 grader från den första.
Klicka på en tredje kant, 90 grader från den andra. Detta bestämmer bredden.
Klicka på den fjärde och sista kanten. Detta bestämmer längden.
Flytta maskinen till spårets läge med hjälp av fliken Laser i Grafikfönstret. Klicka sedan på Läs av koordinat (punkt) från läge i området Egenskaper (
) för element.
Ange manuellt alla teoretiska värden för X, Y, Z, I, J, K, bredd, längd, djup, höjd och andra parametrar.
Ange den information som behövs på flikarna i Mäthuvudsverktyg. Gå igenom flikarna med egenskaper för laserscan, laserfiltrering och laserklippning för att ange informationen.
Klicka på knappen Testa om du vill testa elementet.
Varning! Med denna åtgärd flyttas maskinen. Håll dig undan från maskinen så att du inte skadar dig. Undvik maskinskador genom att köra maskinen på en låg hastighet.
Klicka på Skapa och sedan på Stäng.
