Manuell justering av laserstrålen så att den träffar mitt på referenskulan
Om du har flyttat kalibreringssfären eller inte känner till dess läge måste du manuellt justera laserstrålen så att den träffar mitt på sfären före kalibrering. Under denna process visas ett meddelande i PC-DMIS när du behöver flytta maskinen. Meddelandena ger dig anvisningar för att se till att laserstrålen träffar mitt på kalibreringssfären och är positionerad mitt i bilden.
Så här justerar du laserstrålen manuellt så att den träffar mitt på referenskulan
Låt PC-DMIS-meddelandet vara öppet.
Växla till fliken Laser i Grafikfönstret.
Klicka på knappen Start/Stopp. Lasern slås nu på. En blinkande röd båge visas i grafikområdet på fliken Laser tillsammans med ett grönt hårkors. Den röda bågen visar var lasern träffar referenskulan.
Centrera hårkorset inuti det cirkulära området som formas av bågen genom att flytta maskinen med handenheten. Den röda bågen flyttas när du flyttar maskinen. Om du föreställer dig att den blinkande bågen indikerar kanten på en cirkel så ska mittpunkten för den tänkta cirkeln riktas in optiskt med mittpunkten på hårkorset.

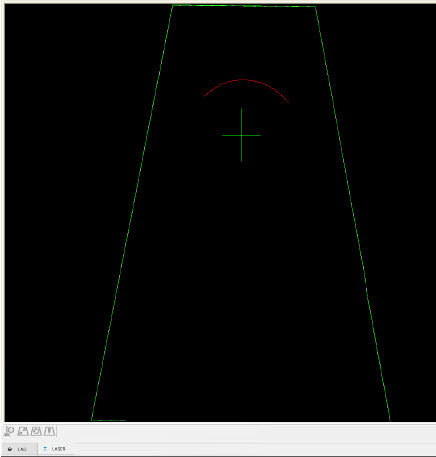

Inriktning av bågen
När du har riktat in bågen klickar du på På/av igen. Lasern stängs nu av.
Klicka på OK i PC-DMIS-meddelandet för att acceptera ändringen av bågens justering. PC-DMIS stannar kvar i körningsläget och lasersensorn förflyttas till ett antal definierade lägen som används för att kalibrera mätspetsen.
Vid varje läge, träffar laserbågen kulan i en remsa och lasersensorn samlar in data från remsan. Insamlad data och motsvarande monteringsriktning bestämmer sensorns monteringriktning på maskinen.
När körningen är klar återgår PC-DMIS till inlärningsläget och visar dialogrutan Mäthuvud.
Automatisk självcentrering kalibreringssfären för HP-L
HP-L-lasersensorn har automatisk självcentrering (justering) av den sfäriska kalibreringsnormalen under kalibreringen. Detta sker om du väljer Ja när meddelandet "Har sfären flyttats?" visas i PC-DMIS.. Klicka på fliken Laser i Grafikfönstret. Du kan köra lasersensorn till mitten av sfären.
Här har du två alternativ:
Du kan genomkorsa sfären manuellt, flytta den till mitten av bilden och klicka på OK för att starta laserkalibreringen.
Visa en del av kalibreringssfären i laservyn och klicka på mäthuvudsaktiveringsknappen för att automatiskt flytta sfären till mitten. När det är klart trycker du på OK för att slutföra laserkalibreringen.
Om PC-DMIS fastställer att kalibreringssfären har flyttats visas ett meddelande i PC-DMIS där du blir ombedd att bekräfta att du är redo för kalibreringen.
Följ instruktionerna i meddelanderutan. Klicka på OK när du är klar.
För enkelhets skull visas justeringen av lasersensorn under autocentreringen som en gul remsa.
