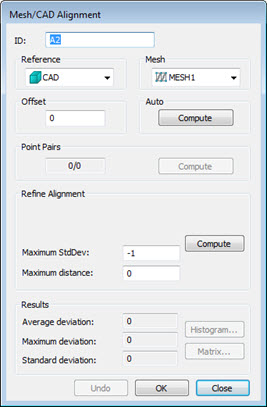

Standardvy i dialogrutan Rutnät/CAD-uppriktning
Dialogrutan Rutnät/CAD-uppriktning innehåller följande alternativ:
ID - Detta alternativ visar identifieringsetiketten för uppriktningen.
Referens - Välj referenspunkten för uppriktning av objekt, normalt från själva CAD-objektet eller ett definierat rutnät. Rutnätet uppriktas mot den valda referensen.
Rutnät - I den här listan kan du välja vilket rutnät som ska användas i uppriktningen.
Offset - Här definierar du ett offsetvärde för en CAD-ytmodell vilken normalt används för tunnplåtsdetaljer. När du använder ett offsetvärde ges ytan i CAD-modellen en tjocklek så att du kan upprikta rutnätets data mot en annan yta som inte finns representerad i CAD-ytmodellen. Om du till exempel har en CAD-ytmodell för ovansidan av en detalj men vill upprikta mot en motsvarande undersida, så kan du använda ett offsetvärde för detaljens tjocklek för att upprikta scannad data mot undersidan. Använd ett positivt värde om du vill använda en tjocklek i samma riktning som ytans normalvektor, använd ett negativt värde om du vill använda en tjocklek i motsatt riktning till ytnormalen. Endast tillgänglig för rutnät till CAD-uppriktningar.
Auto - Med det här området kan du automatiskt upprikta CAD mot rutnätet genom att använda knappen Beräkna. Endast tillgänglig för rutnät till CAD-uppriktningar.
Punktpar - Med det här området kan du skapa en grovuppriktning baserad på valda punkter från CAD-modellen som motsvarar valda punkter från rutnätet. När du har valt de nödvändiga paren klicka på Beräkna för att utföra grovuppriktningen.
Finjustera uppriktning - Med det här området kan du finjustera uppriktningen. Endast alternativet Maximalt avstånd är tillgängligt för uppriktningar rutnät till rutnät.
Beroende på vilken uppriktning som görs kan området Finjustera uppriktning innehålla följande objekt:
Totalt antal punkter - Den här rutan definierar antalet slumpmässigt valda punkter som används för att finjustera uppriktningen. Antalet måste vara minst 3. Ett bra antal ligger runt 200 punkter.
Max. antal iterationer - Med den här rutan definierar du antalet repetitioner som processen skall göra för att finjustera uppriktningen.
Beräkna - Den här knappen startar finjusteringsprocessen. En förloppsindikator i statusfältet visar hur förloppet fortskrider genom iterationerna av uppriktningen.
Maximal std.avv.: - Värdet i den här rutan definierar den maximala standardavvikelsen som används under körningen av ett autoelement. Om värdet du angav överskrids under kommandokörningen får du möjligheten att välja punktpar på CAD/punktpar. Ett värde på -1 inaktiverar funktionen Maximal std.avv.
Maximalt avstånd - Den här rutan definierar det maximala avståndet där PC-DMIS söker i CAD-modellen efter giltiga rutnätspunkter. Om det inte finns något värde använder PC-DMIS standardvärdet 0 (noll) och det maximala avståndet blir halva avståndet av CAD-begränsningsrutan.
Resultat - Det här området innehåller följande alternativ:
Informationsrutor som visar Medelavvikelse, Maxavvikelse, och Standardavvikelse för rutnätsdata i förhållande till CAD-modellens.
Histogram - Den här knappen tar ett slumpmässigt urval av punkter från rutnätet, och projicerar dem på CAD. Dialogrutan Uppriktningshistogram visar avvikelser för det.

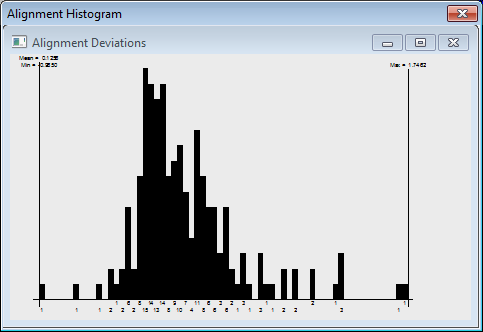

Exempel på dialogrutan Uppriktningshistogram för det valda rutnätet
Matris - Den här knappen öppnar dialogrutan Uppriktning av matriser för rutnätsuppriktning. De numeriska värden för uppriktning av offset- och rotationsmatriserna är listade.

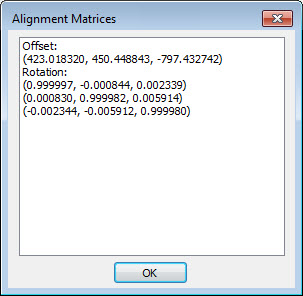

Exempel på dialogrutan Uppriktning av matriser för uppriktning
