Rutnätsåtgärd för IMPORT

Skapa en rutnätsåtgärd för IMPORT:

  1. Utgå från verktygsfältet Rutnät (Visa | Verktygsfält | Rutnät) och klicka på Rutnätsåtgärd () för att öppna dialogrutan Rutnätsåtgärd.

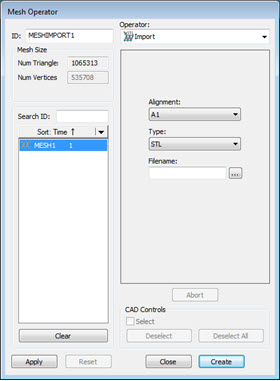

Dialogrutan Rutnätsåtgärd – åtgärden Import

  1. Välj IMPORT från listan Åtgärd.

  2. Välj rutnätet från rutan Elementlista.

  3. Välj alternativen som ska användas. Rutnätsåtgärd för IMPORT använder dessa alternativ:

Uppriktning: Indikerar typen av uppriktning som ska inkluderas vid dataimporten.

Typ: Alternativet för IMPORT-åtgärd är STL.

Filnamn: Anger namn på importfilen. Ange sökväg och filnamn eller använd knappen Bläddra för att navigera.

  1. Klicka på Skapa. PC-DMIS infogar kommandot IMPORT i Redigeringsfönstret. Kommandot är MESH/OPER,IMPORT. Rutnätsdata importeras till filplatsen definierad i rutan Filnamn.

Exempel:

MESHIMPORT1=MESH/OPER,IMPORT,FORMAT=STL,FILENAME=F:\PCDMIS FILES\STL\Test2_STL.STL,

REF,RUTNÄT1,,
