Antal sidor – Den här parametern definierar det antal sidor som används för polygonen. För laserenheter är antalet sidor for autopolygonelementet satt till 6.
Diameter – Värdet i rutan definierar polygonens diameter.
Djup – Den här parametern styr vilken data som används för att beräkna elementets karaktäristik. Du kan använda djupvärdet för att eliminera data på en avfasning eller annan övergångsdel av elementet som du inte vill använda i elementberäkningen. Ett positivt värde anger platsen längs elementet som ska användas vid beräkningen av elementets karaktäristik. Om djupet anges som 0 beräknas elementet vid ytplanets höjd vilket innebär att data från den minsta möjliga höjden från ytplanet används. För alla övriga djupvärden görs beräkningen vid det angivna djupet. På grund av begränsningar i maskinvara måste ett minsta värde på 0,3 mm (0,01181 tum) anges om ett djupvärde större än 0 används.
Djupvärdet återgår till standardvärdet noll för ett planeelement utan utskjutande kanter. Du bör endast ändra till ett annat värde om detta är ett specifikt krav från detaljritningen. Annars kommer PC-DMIS att försöka lokalisera punkter vid det specificerade djupet. Detta resulterar i ett beräkningsfel från elementextraheringsmodulen.
Till exempel innebär ett djupvärde på 3 att du vill använda all data vid 3 mm (eller tum beroende på enheten för mätrutinen) och högre för beräkningen. Om du anger 0 innebär det att du vill använda all tillgänglig data för beräkningen. För element med tunna väggar kan ett värde på 0 vara giltigt, men för detaljer med ett djup är det bäst att ange ett djup för att erhålla noggranna resultat.
Även om du anger ett djup större än 0 är det mätta resultatet alltid projicerat i planet med elementet.

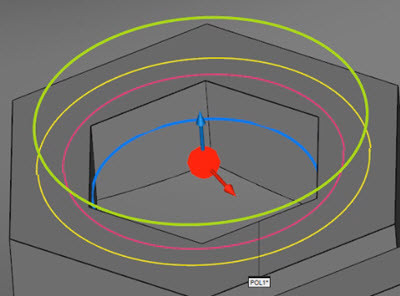

Exempel på polygonautoelement i Grafikfönstret med visning av följande:
Ringband (rosa cirklar)
Vågrät överscan (gul cirkel)
Lodrät överscan (gröna cirklar)
Djup (blått)
