Elementextrahering - Ring
Du kan använda området Ring för att beräkna elementets projektionsplan och normalvektor. Elementets data projiceras upp i ringens plan. Följande kontroller för Ring används för att åstadkomma elementextrahering för cirklar, runda spår och rätvinkliga spår:
Ring - Om du markerar det här alternativet aktiveras följande alternativ för Ring:
Plan
Före PC-DMIS version 2020 R1, om du valde en cylinder på CAD-modellen med alternativet Ring placerade programvaran ringen på ett plan. Planet är ett virtuellt plan placerat i den nedre änden av cylinderelementet baserat på designen av CAD-modellen.
Problemet är att planet inte är verkligt och att det inte är korrekt att definiera en cylinder genom att genomborra ett virtuellt plan för att få dess skärningspunkt. Orsaken är att det, beroende på detaljen du mäter, kan finnas flera komponenter mellan cylindern och planet.
Resultatet är att det nominella värdet för skärningspunkten mellan cylindern och planet är förskjutet i Z-axeln med ett värde. Det är möjligt att erhålla ett korrekt mätt värde om du anger Vertikal klippning så att det verkliga planet inkluderas i området för ringen och därmed mäts vid rätt Z-läge. Problemet är den rapporterade avvikelsen som uppstår på grund av att det nominella värdet är felaktigt.
När du markerar kryssrutan Ringband aktiveras knappen Planval PÅ/AV. Den här knappen finns i området Ringband på fliken Elementextrahering i Mäthuvudsverktyg för Laser. Klicka på knappen och välj önskat plan i CAD-modellen för att ange kontrollerna för ringen på detta plan och för att korrekt uppdatera de nominella värdena i programvaran.
När du programmerar ett 2D-element (cirkel, polygon, rundat spår, rätvinkligt spår) så kan du välja det plan som PC-DMIS programmerar och extraherar elementet från. Det gör du genom att klicka på Planval PÅ/AV och välja planet i Grafikfönstret. Det nominella Z-värdet för 2D-elementet flyttas till detta plan. Det valda planet beräknas av PC-DMIS vid det definierade djupläget från det valda planet. Därefter projiceras elementet på detta plan.

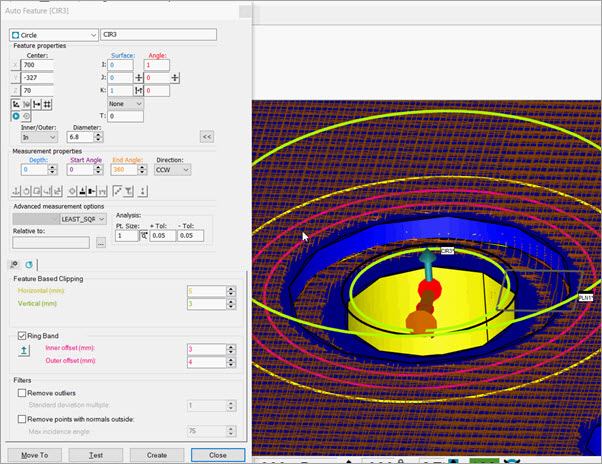

Exempel som visar innan ringbandsplanet har valts för att extrahera 2D-element: nominellt Z-värde = 69
Exempel som visar efter ringbandsplanet har valts för att extrahera 2D-element: nominellt Z-värde = 70
Det är viktigt att notera att parameterinställningen Djup är avgörande för beräkningen. Orsaken är att elementextraheraren använder detta värde för att söka efter punkter för beräkningen av 2D-elementet. Beräkningen använder parametervärdet Djup relativt till det valda planet.
Det är ditt ansvar att se till att det finns punkter vid det här djupet i punktmängden där du vill extrahera elementet.
Inre och yttre offset
PC-DMIS använder följande standardvärden när autoelementen cirkel, rundat spår och rätvinkligt spår är inaktiverade:
Inre offset = 0,4 x värdet för den teoretiska diametern
Yttre offset = Värdet för Inre offset + 3mm
Inre offset – Det här värdet anger offset från den teoretiska elementradien eller formen för ringens inre kant. Värdet uttrycks i mätrutinens enheter och måste vara större än eller lika med noll (nollvärde innebär att innerkanten på ringen är lika med elementets nominella mått.) Se bilden nedan.
Yttre offset – Det här värdet anger offset från den teoretiska elementradien eller formen för ringens yttre kant. Värdet uttrycks i mätrutinens enheter och måste vara större än värdet för Inre offset. Se bilden nedan.

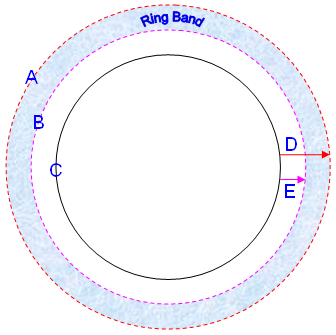

(A) Yttre kant på ringen
(B) Inre kant på ringen
(C) Elementets teoretiska värde
(D) Yttre offset
(E) Inre offset
