För att förstå hur PC-DMIS mäter noteringspunkten så kan du visa den punkt som först klickades, punkten på den motsatta sidan av detaljens tjocklek och den anslutande linjen. Det gör du genom att markera kryssrutan Visa motsatta noteringspunkter.
Du kan ändra storleken på noteringspunkterna och tjockleken på den anslutande linjen från området Punktmängd på fliken OpenGL i dialogrutan CAD- och grafikinställning (Redigera | Grafikfönstret | OpenGL). Ingående information finns i "Ändra alternativen för OpenGL" i kapitlet "Göra inställningar" i den centrala dokumentationen för PC-DMIS.

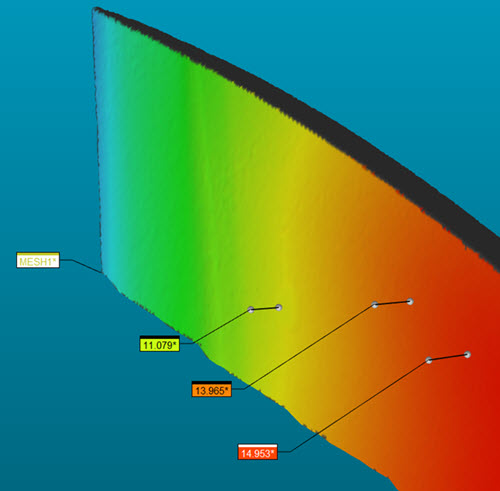

Exempel på tjockleksfärgkarta med kryssrutan "Visa motsatta noteringspunkter" markerad
