Dialogrutan Punktmängdsåtgärd – åtgärden Ytfärgkarta
Med åtgärden FÄRGKARTA YTOR används en färgad skuggning på CAD-modellen. Modellen skuggas i PC-DMIS i enlighet med avvikelserna för punktmängden jämfört med CAD-modellen. Modellen använder färgerna från dialogrutan Redigera utvärderingsfärger (Redigera | Grafikfönster | Utvärderingsfärger) och toleransgränserna från rutorna + tol. och + tol. De två rutorna beskrivs nedan.
Visa/dölj färgkartor
Du kan visa eller dölja färgkartor i Grafikfönstret på olika sätt. När de är dolda visar PC-DMIS inte färgkartorna i Grafikfönstret när du går igenom Redigeringsfönstret.
Knappen Aktivera färgkartor har två lägen: Aktiverad och Inaktiverad. Utgå från verktygsfältet Grafiska objekt eller från menyn (Åtgärd | Grafikfönster | Grafiska objekt | Aktivera färgkartor) och klicka på knappen Aktivera färgkartor (
) så att den är i det aktiverade läget (
). Färgkartor visas nu aktivt i Grafikfönstret.
Dölj färgkartor i Grafikfönstret genom att klicka på knappen Aktivera färgkartor så att den är i det inaktiverade läget (). Du kan även välja Ingen från listan Färgkartor för att inaktivera färgkartor.
Visa färgkartor så här:
Klicka på knappen Aktivera färgkartor så att den är i det aktiverade läget. När du aktiverar knappen visar PC-DMIS färgkartorna i Grafikfönstret baserat på markörens position i Redigeringsfönstret.
Välj en färgkarta från listan Färgkartor.
När du använder eller kör en färgkarta sätter PC-DMIS automatiskt knappen Aktivera färgkartor i det aktiverade läget.
När markören är på rutnäts-, punkt-, yt- eller tjockleksfärgkartan i Redigeringsfönstret visas den aktiva färgkartan i Grafikfönstret. PC-DMIS visar även Färgkarts-ID i kombinationsrutan Färgkarta.
Om markören är ovanför alla färgkartor i Redigeringsfönstret visas inte någon färgkarta i Grafikfönstret och värdet i kombinationsrutan Färgkarta till Ingen.
Välj Visa | Övriga fönster | Utvärderingsfärger för att visa färgskalan från Utvärderingsfärgstapeln.
Använd åtgärden YTFÄRGKARTA på en punktmängd genom att klicka på Ytfärgkarta för punktmängd (
) i verktygsfältet Punktmängd (Visa| Verktygsfält | Punktmängd) eller välja Infoga | Punktmängd | Ytfärgkarta.

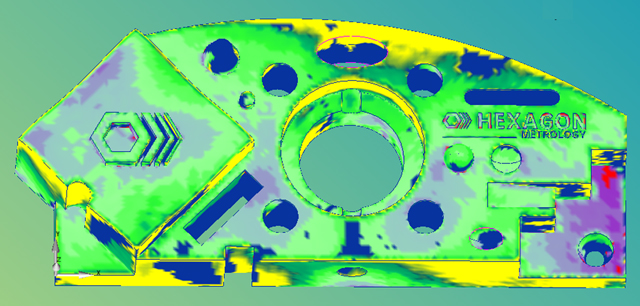

Exempel på ytfärgkarta som används på valda CAD-element
Åtgärden YTFÄRGKARTA har följande alternativ:
Toleranser – Använd det här alternativet för att ställa in värden för övre (Plus) och undre (Minus) tolerans:
Kryssrutan Använd utvärderingsfärgskala – När du markerar den här kryssrutan definieras färgstapeln som används för färgegenskaper i ytfärgkartan enligt utvärderingsfärgstapeln. Detaljerad information om Utvärderingsfärgstapeln finns i "Använda fönstret Utvärderingsfärger (Utvärderingsfärgstapel)" i kapitlet "Använda andra fönster, redigerare och verktyg" i den centrala dokumentationen för PC-DMIS.
Redigera färgskalan – Om du avmarkerar kryssrutan Använd utvärderingsfärgskala aktiverar PC-DMIS knappen Redigera färgskalan. När du klickar på den här knappen blir funktionen för dynamisk ändring av färg, storlek och tröskel i egenskaperna för yt- och punktfärgkartan tillgänglig i dialogrutan Redigera färgskala. För mer info, se ämnet "Ändra färgskalan" finns det mer information.
Kryssrutan Inga data – Om du markerar den här kryssrutan mappar programvaran den valda färgen på områden på den valda ytan om det inte finns några data.
Finjusteringsfaktor – Det här alternativet justerar noggrannheten i ytfärgkartan. Om du ändrar det här värdet ritas en ny, ändrad färgkarta upp i PC-DMIS. Underliggande mätdata ändras inte. Färgkartan tesselerar CAD-modellen med en överlagring av färgade trianglar. Hörnen på varje triangel markeras med en färg som motsvarar avvikelsen i punktmängden. Färgerna hämtas från utvärderingsfärgskalan, som diskuteras ovan. Du kan använda en mindre eller större finjusteringsfaktor för att generera en finare respektive grövre tesselering. Det kan vara praktiskt att minska finjusteringsfaktorn för att få fram en jämnt skuggad CAD-modell med mer rättvisande avvikelser. Men vid inställning av ett mindre finjusteringsvärde får du fler trianglar vilket ökar beräkningstiden och storleken på CAD-modellen. Som jämförelse kan du tänka på att antalet trianglar för en finjusteringsfaktor på 0,5 jämfört med en finjusteringsfaktor på 1,0 är cirka 4 gånger större medan en finjusteringsfaktor på 0,1 jämfört med 1,0 är 100 gånger större.
Exempel på

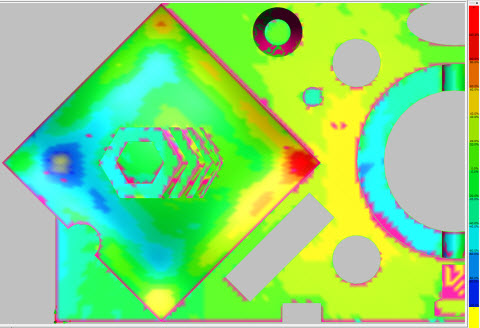

FÄRGKARTA för punktmängd med en finjusteringsfaktor på 1:

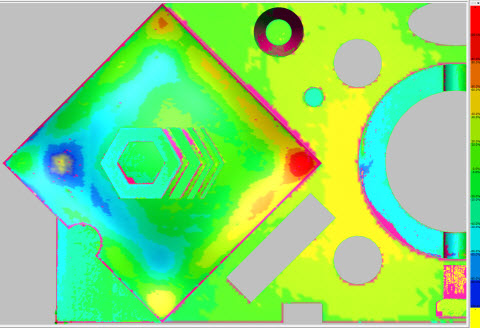

Exempel på FÄRGKARTA för punktmängd med en finjusteringsfaktor på 0,1:
Maxavstånd - Programvaran inkluderar endast punkter som finns inom värdet på maxavstånd som en del av färgkartan. Observera att ett för litet värde medför att du inte ser alla de färgavvikelser som kan förväntas. Som en god tumregel kan du ange värdet som något högre (till exempel 10 %) än den största avvikelsen.
Tjocklek – Det här alternativet lägger till ett tjockleksvärde till avvikelserna i färgkartan. Detta är användbart om du vill lägga till en materialtjocklek till en CAD-ytmodell.
Direktprojicering - Om du markerar den här kryssrutan projicerar PC-DMIS alla punkter i punktmängden på den tessellerade CAD-modellen. Om standardmetoden används och kryssrutan Direktprojicering inte är markerad, söker PC-DMIS efter den närmaste punkten på varje triangelhörn inom en standardvinkel.
Därefter beräknar PC-DMIS avvikelserna för varje tessellerad triangel och färglägger CAD-modellen därefter.
Kryssrutan Skapa noteringspunkter – Noteringar är ett sätt att visa avvikelsen för en viss plats på en ytfärgkarta med tillhörande färg. Så här skapar du en notering:
Markera kryssrutan Skapa noteringspunkter. Detta rensar kryssrutan Välj i området CAD och avaktiverar de flesta av alternativen till höger i dialogrutan.
Välj en punkt i CAD-ytan i Grafikfönstret. PC-DMIS utvärderar och skapar en noteringsetikett i samma bakgrundsfärg som PKTMGD-avvikelsepunkten med avvikelsevärdet. Du kan flytta runt etiketten i Grafikfönstret, precis som andra etiketter.
När du har skapat noteringsetiketter finns de kvar i samma läge och har samma egenskaper om mätrutinen startas om, eller om du startar om PC-DMIS och läser in samma mätrutin igen.

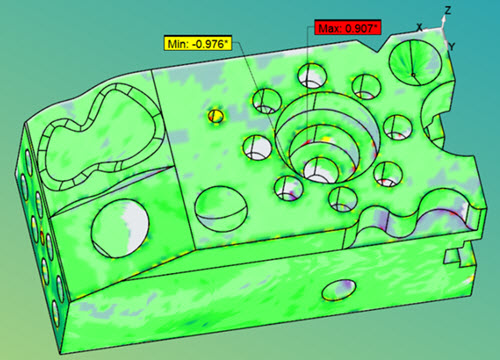

Kryssrutan Skapa min/max-noteringar – Om du markerar den här kryssrutan skapar programvaran min- och maxvärden och visar dem som noteringsetiketter för den aktiva ytfärgkartan för punktmängden.
PC-DMIS beräknar min- och maxpunkterna varje gång du kör mätrutinen.
Visa, dölj och ta bort noteringsetiketter
Om du vill visa, dölja eller ta bort noteringsetiketter, högerklickar du på en etikett så att snabbmenyn öppnas och väljer ett alternativ.
Ta bort notering – Den markerade noteringsetiketten tas bort.
Visa alla noteringar – Alla noteringsetiketter visas.
Dölj alla noteringar – Alla noteringsetiketter döljs.
Ta bort alla noteringar – Alla noteringsetiketter tas bort.
Kryssrutan Visa noteringspunkter – Om du markerar den här kryssrutan visas alla noteringspunkter.
Grupp - Du kan använda det här alternativet för att skapa, ändra eller identifiera grupper med ytfärgkarta. För mer information, se "Metod 2" i ämnet "Ange FÄRGKARTA till en CAD-modell med flera toleranser för ytprofil".
Klicka på Avbryt om du vill ångra alla beräkningar som genererats efter att du klickat på knappen Verkställ.
CAD - Med det här alternativet kan du lägga till åtgärden till de valda CAD-elementen. Detaljerad information finns i scanområdet i "CAD".
Klicka på Skapa när kommandot COP/OPER/,YTFÄRGKARTA ska infogas i Redigeringsfönstret.
Exempel:
PKTMGDYTFÄRGKARTA2 =PKTMGD/OPER,YTFÄRGKARTA,PLUSTOLERANS=0.25,MINUSTOLERANS=-0.25,TJOCKLEK=0
REF,PKTMGD1,,
Färgkartor i rapporten
Mer information om hur programvaran visar färgkartor i rapporten finns i "Färgkartor och CadReportObject" i kapitlet " Rapportera mätresultat" i grunddokumentationen om PC-DMIS.
