PC-DMIS har flera alternativ som använder TCP/IP-kommunikation för att följa eller ansluta till en tredjepartsklient.
Funktionen allmän TCP/IP-import av punktmängd
Denna OFFLINE-funktionen tillåter dig att importera en punktmängd från ett klientprogram in i PC-DMIS (Serverprogrammet). När PC-DMIS tar emot ny punktmängdsdata, körs mätrutinen automatiskt offline. Se "Allmänna filformat för import".
Utgå från verktygsfältet Punktmängd och klicka på TCP/IP-server för mottagning av punktmängdsdata
för att ställa PC-DMIS under "bevakning". I detta tillstånd, är PC-DMIS klar och väntar på att ta emot en punktmängdsfil. Klientprogrammet måste initiera sändning av punktmängdsdata. Den här knappen visas endast när PC-DMIS är i offlineläge. Klicka på knappen igen när den funktion ska slås av.
När PC-DMIS upptäcker en ny punktmängdsfil:
Om mätrutinen redan innehåller en COP (mängd punkter), ersätter PC-DMIS COP med mottagna data och exekverar sedan mätrutinen.
Om mätrutinen redan inte innehåller en COP, skapar PC-DMIS COP-element och importerar data och exekverar sedan mätrutinen.
När du ska skapa inledande mätrutin för exekvering OFFLINE:

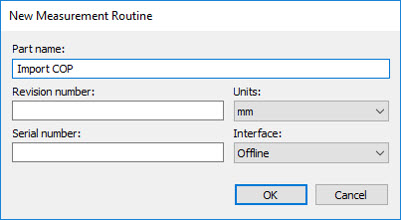

Skapa PC-DMIS-mätrutin med gränssnittet offline.
Programvaran visar dialogrutan Mäthuvud . Välj SMARTSCAN som det aktiva lasermäthuvud offline.
I verktygsfältet Punktmängd , klicka på TCP/IP-åtgärder och sedan på TCP/IP-servern för mottagning av punktmängdsdata .
Knappen TCP/IP-server för mottagning av punktmängdsdata är endast tillgänglig när PC-DMIS körs i offlineläge.
Utgå från dialogrutan Klient TCP/IP-port, ange port-ID och klicka på OK. Du hittar port-ID i klientprogrammet.
Så fort som klientprogrammet initierar sändningsfunktionen börjar PC-DMIS att importera punktmängdsdata. Förloppet för inkommande data visas i statusområdet i PC-DMIS vilket är placerat i det nedre vänstra hörnet.
Skapa alla nödvändiga kommandon för punktmängdsdata (t.ex., Uppriktning av punktmängd, Ytfärgkarta för punktmängd, etc.), Autoelement, och Utvärderingar.
Spara mätrutinen.
PC-DMIS tillåter import av dessa punktmängdsformat:
Data per uppsättning punkter

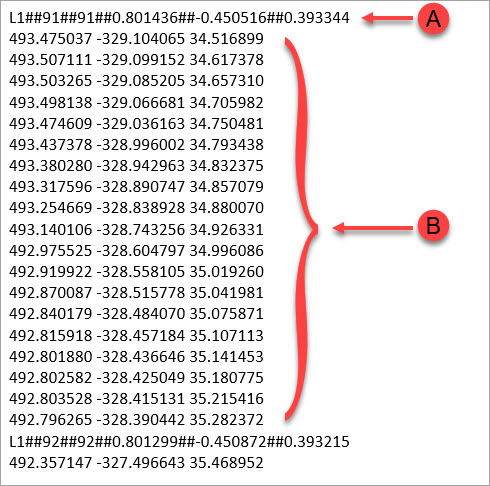

Data där varje laserremsa, linje eller område definierar remsans vektor (IJK), följt av XYZ-värden för punkterna på remsan. Punkt XYZ-värden kan avgränsas med mellanslag eller kommatecken.
A - Linjenummer (laserremsa eller område) med unikt identifikationsnummer (tillval) IJK för linjen (från sensorns riktning)
B - XYZ-värden för punkter på linjen
Datapunkt

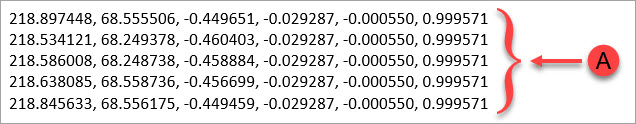

Datafilen definierar XYZ- eller XYZIJK-värden för varje punkt. För dessa datatyper, föredras XYZIJK som PC-DMIS använder vektorn av punkterna i punktmängdsåtgärder som Ytfärgkartor och Elementextrahering. Följande exempel visar punkter med XYZIJK-värden.
A - XYZIJK-värden för varje punkt
Funktionen allmän TCP/IP-export av punktmängd ONLINE
PC-DMIS kan skicka dina punktmängdsdata till program från andra tillverkare. Då används ett TCP/IP-kommunikationsprotokoll. Om du vill upprätta en sådan anslutning måste det andra programmet kunna läsa in en DLL-fil, med namnet PcDmisPointCloudClientDll.dll. Du kan beställa den här filen från Hexagons tekniska support.
När DLL-filen har lästs in i ditt program, klickar du på en av punktmängdsikonerna på TCP/IP-servern i verktygsfältet Punktmängd i PC-DMIS för att upprätta anslutningen:
TCP/IP-serveranslutning för punktmängder med lokal kopia – Nu upprättas anslutningen med klienten och punktmängdsdata skickas direkt till klienten. När scanåtgärden är klar raderas punktmängdsdata i mätrutinen.
TCP/IP-serveranslutning för punktmängder utan lokal kopia – Nu upprättas anslutningen med klienten och punktmängdsdata skickas direkt till klienten. När scanningen avslutas, raderas punktmängdata från mätrutinen.
