Knappen Mätt rundat spår med två punkter (vänster)
Knappen Mätt rätvinkligt spår med två punkter (höger)
I likhet med Cirkelelement mätta med en enstaka punkt kan bärbara enheter även skapa mätta rundade eller rätvinkliga spårelement genom att ta endast två mätpunkter, en i varje ände av spåret. Detta kallas spår med två punkter. Detta är praktiskt när du ska mäta ett spår med ett mäthuvud vars sfär är större än spårets diameter och därför inte passar i spåret (där du normalt behöver mäta minst de mätpunkter som krävs för ett mätt spår). I det här fallet skapar PC-DMIS elementet vid skärningspunkten mellan arbetsplanet (eller projektionsplanet om ett mätt plan är aktivt) och mäthuvudssfären.
Mer information finns i "När ett mätt planelement inte är tillgängligt".
Följ stegen nedan för att skapa ett mätt spårelement med två punkter:
Välj Visa | Andra fönster | Snabbstart för att öppna gränssnittet Snabbstart.
Utgå från verktygsfältet Mät och välj antingen Mätt rundat spår med två punkter eller Mätt rätvinkligt spår med två punkter .
Du måste inte använda gränssnittet Snabbstart. Om du vill kan du i stället klicka på önskat spårelement i verktygsfältet Mätta element. I det här avsnittet förutsätts dock att du använder gränssnittet Snabbstart.
Placera mäthuvudet så långt in i en ände i spåret som möjligt och ta en mätpunkt. Mätpunkten ska vara på den nedre hemisfären av mäthuvudets sfär.
Placera mäthuvudet så långt in i den andra änden i spåret som möjligt och ta en mätpunkt. Mätpunkten ska vara på den nedre hemisfären av mäthuvudets sfär.
Om mäthuvudets sfär på rätt sätt skar igenom arbetsplanet (eller projektionsplanet) med båda mätpunkterna så aktiveras knappen Slutför i PC-DMIS.
Om den första mätpunkten inte skar igenom arbetsplanet eller projektionsplanet på rätt sätt visas meddelandet "Mätpunkt 1 utanför tillåtet område" i PC-DMIS. Om den första mätpunkten skar igenom arbetsplanet eller referensplanet, men inte den andra visas meddelandet "Mätpunkt 2 utanför tillåtet område". Om något av dessa meddelanden visas så måste du mäta om båda mätpunkterna. Du måste justera arbetsplanet eller projektionsplanet efter behov så att en korrekt genomskärning med mäthuvudets sfär sker.
Klicka på Slutför. PC-DMIS skapar elementet vid skärningspunkten mellan arbetsplanet (eller projektionsplanet om ett mätt plan är aktivt) och mäthuvudssfären (se "Så här fungerar det" nedan).
Spårets bredd baseras på hur stor del av mäthuvudets sfär som skär igenom arbetsplanet eller projektionsplanet när mäthuvudet kommer i kontakt med elementet på detaljen.
Längden på spåret baseras på avståndet mellan de två punkterna i spåret.
Kom ihåg att beräkningen görs vid skärningspunkten mellan mäthuvudets sfär och arbetsplanet eller projektionsplanet. Om mäthuvudets sfär befinner sig för högt uppe (inte skär igenom planet) eller för långt ned (mätpunkten på den övre hemisfären eller högre) genereras ett felmeddelande i PC-DMIS som anger att elementet har misslyckats.

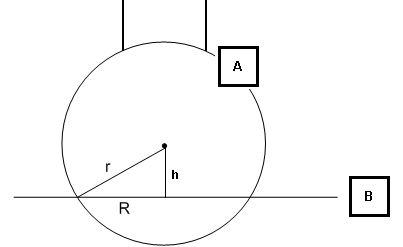

Vy från sidan av arbetsplanet och mäthuvudets sfär
A - mäthuvudets sfär
B - arbetsplan
h - avstånd mellan sfärens mittpunkt och arbetsplanet
R - radie på det mätta spåret. Spårets bredd är två gånger detta värde.
r - radie på mäthuvudets sfär
Om mäthuvudssfären är så hög att r är mindre än h, misslyckas beräkningen vid skärningspunkten och spåret kan inte beräknas i PC-DMIS. Om sfärens mittpunkt befinner sig under arbetsplanet (B) kan spåret heller inte beräknas.
