PC-DMIS Portable: Användargränssnitt

Några objekt i användargränssnittet i PC-DMIS är särskilt användbara för bärbara enheter. I bilden nedan visas ett exempel på användargränssnittet i Bärbar.

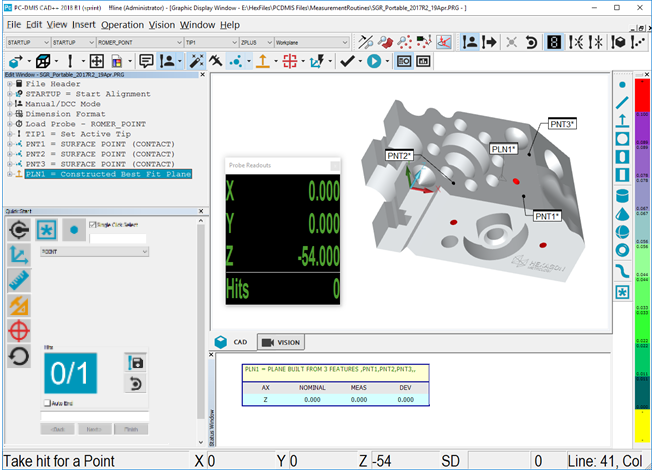

Exempel på användargränssnitt för en bärbar enhet i Bärbar

Klicka på ett område i bilden ovan för att visa information om området i användargränssnittet för Portable.

Följande objekt i användargränssnittet beskrivs mer ingående i den grundläggande dokumentationen om PC-DMIS eller på andra platser i den här dokumentationen:

Följande objekt i användargränssnittet beskrivs också mer ingående i den grundläggande dokumentationen om PC-DMIS:

Menyrad - Med det här området i gränssnittet kan du komma åt alla funktioner i PC-DMIS från menyraden och motsvarande listrutor. Mer information om menyraden finns i "Menyraden" i kapitlet "Navigera i användargränssnittet" i den centrala dokumentationen för PC-DMIS.

Verktygsfältet Grafikvy – Med det här området i gränssnittet kan du ändra vyn i Grafikfönstret. Mer information om det här verktygsfältet finns i kapitlet "Verktygsfältet Grafikvy" i kapitlet "Använda verktygsfält" i den centrala dokumentationen för PC-DMIS.

Verktygsfältet Grafiska element - Det här området i gränssnittet växlar visningen av etiketter i Grafikfönstret. Mer information om det här verktygsfältet finns i kapitlet "Verktygsfältet Grafiska element" i kapitlet "Använda verktygsfält" i den centrala dokumentationen för PC-DMIS.

Grafikfönstret - Det här området i gränssnittet visar de geometriska elementen som mäts. Mer information om fönstret finns i "Grafikfönstret" i kapitlet "Navigera i användargränssnittet" i den centrala dokumentationen för PC-DMIS.

Fältet Utvärderingsfärger - Det här området i gränssnittet visar färgerna för utvärderingstoleranser och associerade skalvärden. Mer information om det här objektet finns i "Använda fönstret Utvärderingsfärger (Verktygslist, utvärderingsfärger)" i kapitlet "Använda andra fönster, redigerare och verktyg" i den centrala dokumentationen för PC-DMIS.

Om din LMS-licens eller ditt hårdvarulås är programmerat med stöd för alla gränssnitt behöver du köra installationsprogrammet för PC-DMIS med någon av följande växlar: /Interface:romer, /Interface:leica, /Interface:smxlaser eller /Interface:faro.

Du kan lägga till de här skiftlägeskänsliga växlarna genom att skapa en genväg till filen PC-DMIS Setup.exe och lägga till växeln du behöver i rutan Mål (till exempel: C:\Download\PC-DMIS\Setup.exe /Interface:romer). Om du installerar med en LMS-licens eller ett hårdvarulås som har programmerats för ett visst gränssnitt installerar programvaran automatiskt det rätta gränssnittet.

Du kan även byta till ett annat Portable-gränssnitt från menyn innan du läser in en mätrutin. Mer information finns i avsnittet "Växlingsbart bärbart gränssnitt" i denna dokumentation.
