Med scanmetoden Koordinataxel kan du scanna en detalj genom att ange ett snittplan på en detaljaxel och dra mäthuvudet över snittplanet. När du scannar detaljen ska du göra det så att mäthuvudet går kors och tvärs över det definierade snittplanet så många gånger som du vill. Då utförs den här proceduren i PC-DMIS:
Data hämtas till PC-DMIS från styrenheten och de två datamätpunkter som är närmast snittplanet på vardera sidan när du går kors och tvärs över planet hittas.
Därefter skapas en linje mellan de två mätpunkterna som genomborrar snittplanet.
Den genomborrade punkten blir en mätpunkt i snittplanet.
Det här sker varje gång du korsar snittplanet och slutresultatet blir att ett stort antal mätpunkter skapas i snittplanet.
Du kan använda den här metoden för att inspektera flera rader med scanåtgärder (områdesscan) genom att ange ett stegvärde för snittplansläget. När den första raden har scannats flyttas snittplanet till nästa läge genom att stegvärdet adderas till det aktuella läget. Därefter kan du fortsätta scanna nästa rad på nästa snittplansläge.
Information om de övriga kontrollerna finns i "Gemensamma funktioner i dialogrutan Scan" i kapitlet "Scanna en detalj" i grunddokumentationen om PC-DMIS.Server
Skapa en koordinataxelscan så här:
Välj menyalternativet Infoga | Scan | Huvudaxel för att öppna dialogrutan KOORDINATAXEL.

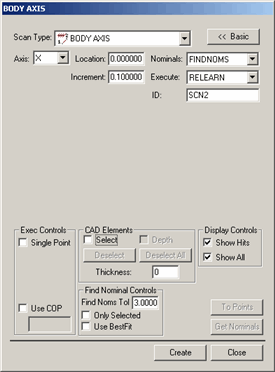

Dialogrutan KOORDINATAXEL
Ange ett eget namn för scanåtgärden i rutan ID om du inte vill använda standardnamnet.
Välj en axel i listan Axel. De tillgängliga axlarna är X, Y och Z. Snittplanet som mäthuvudet ska gå kors och tvärs över blir parallellt med den här axeln.
I rutan Läge anger du på vilket avstånd från den definierade axeln som snittplanet ska placeras.
I rutan Stegvärde anger du avståndet mellan planen, om du ska scanna över flera plan.
Om du använder en CAD-modell skriver du ett toleransvärde för Sök nom. i området Sök nom. Det här värdet motsvarar hur långt mätspetsens centrum får befinna sig från den nominella CAD-punkten.
Ange andra inställningar i dialogrutan om det behövs.
Klicka på Skapa. Den grundläggande scanåtgärden infogas.
Kör mätrutinen. När scanåtgärden körs visas dialogrutan Inställningar, körning och PC-DMIS väntar på att data skickas från styrenheten.
Dra mäthuvudet manuellt fram och tillbaka över den yta som du vill scanna. När mäthuvudet närmar sig ett definierat snittplan hörs en ihållande ljudsignal som gradvis ökar i styrka tills mäthuvudet korsar planet. Ljudsignalen hjälper dig att fastställa mäthuvudets närhet till snittplanen. Mätpunkter tas emot från styrenheten varje gång mäthuvudet korsar det definierade planet.
