Med den manuella friformsscanåtgärden kan du skapa en friformsscan med ett fast mäthuvud. För den här scantypen krävs ingen utgångsvektor eller riktningsvektor som för många andra manuella scanåtgärder. Precis som för CNC-motsvarigheten behöver du bara klicka på punkter på den yta du vill scanna för att skapa en friformsscan.
Information om de övriga kontrollerna finns i "Gemensamma funktioner i dialogrutan Scan" i kapitlet "Scanna en detalj" i grunddokumentationen om PC-DMIS.Server
Så här skapar du en manuell friformsscan:
Välj menyalternativet Infoga | Scan | Manuell friform för att öppna dialogrutan MANUELL FRIFORM.

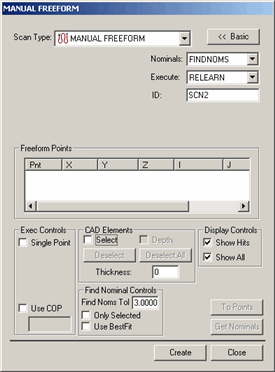

Dialogrutan Manuell friform
Ange ett eget namn för scanåtgärden i rutan ID om du inte vill använda standardnamnet.
Om du använder en CAD-modell skriver du ett toleransvärde för Sök nom. i området Sök nom. Det här värdet motsvarar hur långt mätspetsens centrum får befinna sig från den nominella CAD-punkten.
Klicka på ytan på detaljen i Grafikfönstret för att definiera vägen för scanåtgärden. För varje gång du klickar visas en ny orange punkt på detaljritningen. Varje ny punkt ansluter till den föregående punkten med en orange linje.
När du har skapat de punkter du vill använda för scanåtgärden klickar du på Skapa. Scanåtgärden infogas i Redigeringsfönstret.
