För en bärbar armenhet följer du detta förfarande för att mäta en punkt på en toppyta. Använd mäthuvudsskaftet för mäthuvudskompensering:
Placera mäthuvudet på toppytan med mäthuvudsskaftet rakt uppåt (vinkelrätt mot ytan) från punktens läge (B). Punkten kompenseras i riktningen (A) på mäthuvudsskaftet.
Rätt läge (vänster) och felaktigt läge (höger)
Tryck på knappen Hit på armen.
Tryck på knappen Done på armen. Observera att den mätta punkten läggs till i Redigeringsfönstret.
Markera punkten och tryck på F9 för att öppna dialogrutan Mätt punkt.

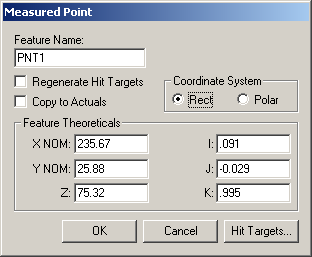

Exempel på mätt punkt som visar mätpunktsvektorn pekande uppåt
Observera att IJK-värdena i exemplet i princip pekar uppåt (0,0,1). Dessa värden bör normalt stämma överens med ytvektorn vid punktens läge.
Var noga med att hålla mäthuvudet vinkelrätt mot ytan när du mäter enstaka punkter.
