Du kan skapa ett antal olika uppriktningar med gränssnittet Snabbstart för din bärbara enhet. De grundläggande exemplen på uppriktningar som ges här relaterar direkt till Leica-reflektorer och T-Probe-enheter, men principerna är samma för alla bärbara enheter.
Exempel på Plan-linje-punkt-uppriktning med CAD och reflektorer
Importera en CAD-modell. Se "Importera nominell data".
Välj Uppriktningar | Plan/linje/punkt i gränssnittet Snabbstart.

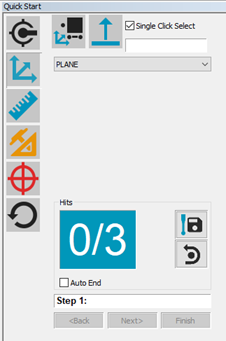

Gränssnittet Snabbstart som visar en plan-linje-punkt-uppriktning
Följ instruktionerna i gränssnittet Snabbstart för att mäta uppriktningselementen.
Även om detaljen ännu inte är uppriktat, var noga med att använda Metoden Lästa mätpunkter för att göra mätningarna. Mer information om "lästa mätpunkter" finns under "fliken Alternativ" i kapitlet "Leica-gränssnitt"
Med mätkortkommandot (Ctrl+H) lagras den aktuella stationära mätningen internt. När en förflyttning skett med vektoravståndet beräknas IJK-vektorn mellan den första och andra punkten i PC-DMIS och offset kompenserar för den resulterande punkten.
Vektoravstånd avbildat för reflektorrörelse
Exempel på Plan-linje-linje-uppriktning med CAD och T-Probe-enhet
Importera en CAD-modell. Mer information finns i "Importera CAD-data eller mätrutinsdata" i kapitlet "Använda avancerade filalternativ" i den centrala dokumentationen för PC-DMIS.
Utgå från verktygsfältet Grafiklägen och aktivera programläget (
).
Välj sedan läge för dina CAD-data från samma verktygsfält.
Kurvläge – Används för CAD med kurv- och punktdata.
Ytläge – Används för CAD med ytdata.
Välj Uppriktningar | Plan/linje/linje i gränssnittet Snabbstart.
Följ instruktionerna i gränssnittet Snabbstart för att mäta uppriktningselementen i programmeringsläge.

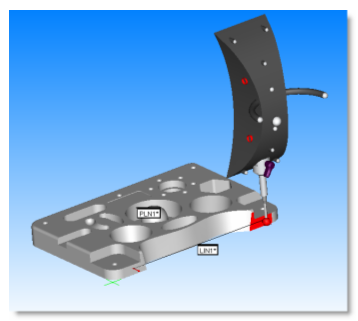

Mäta uppriktningselement med en T-Probe-enhet
När mätrutinen är klar kör du den genom att trycka på Ctrl+Q eller välja menyalternativet Arkiv | Kör.
Även om detaljen ännu inte är uppriktat, var noga med att använda Metoden Lästa mätpunkter för att göra mätningarna. Mer information om "lästa mätpunkter" finns under "fliken Alternativ" i kapitlet "Leica-gränssnitt"
Skapa uppriktningar offline
Det är även möjligt att skapa en uppriktning offline genom att använda tidigare mätta element. Det gör du genom att markera element i Redigeringsfönstret i stället för att mäta dem med gränssnittet Snabbstart.
