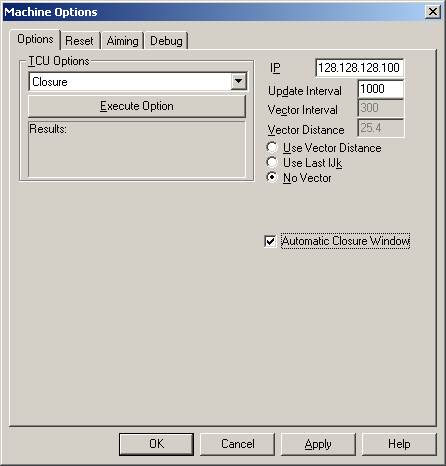

Dialogrutan CMM-alternativ - fliken Alternativ
Använd fliken Alternativ för att ställa in olika TCU-alternativ (trackerkontrollenhet) samt konfigurera kommunikation och andra parametrar. TCU-alternativen finns även som menyalternativ.
TCU-alternativ - I det här området kan du ställa in följande alternativ:
Slutare - Öppnar fönstret Slutare. Mer information finns i "Använda fönstret Slutare".
Hemmaläge - Peka på lasertrackern mot hemmaläget.
Logga ut - Logg ut från SMX-trackern.
Logga in - Loga in till SMX-trackern.
Motorer på - Kopplar in motorerna för det horisontella och vertikala tracker-huvudet för att tillåta manuell förflyttning.
Motorer av - Kopplar från motorerna för det horisontella och vertikala tracker-huvudet för att stoppa manuell förflyttning.
Driftskontroller - Se "Använda driftskontroller".

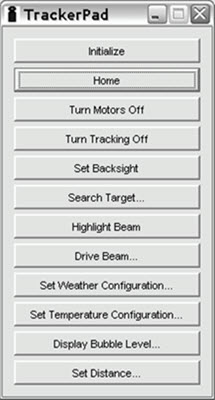

TrackerPad - Öppnar dialogrutan TrackerPad för inställning av en Faro-lasertracker. Mer information finns i dokumentationen för Faro-trackern.
Vakna - Här kan du ange tiden då lasern ska slås på.
Det är enklare att komma åt alternativen för styrenheten från verktygsfältet/menyn Tracker.
IP-adress - Anger IP-adressen för lasertrackerns styrenhet (standard är 128.128.128.100).
Uppdateringsintervall - Anger tiden i millisekunder då systemet kontrollerar nivåerna och gör eventuella uppdateringar.
Vektorintervall -
Vektoravstånd - Definierar avståndet som du måste flytta T-Probe-enheten/reflektorn från mätpunktsläget innan en "Läst mätpunkt" tas av programvaran.
Exempel på vektoravstånd och rörelse
"Läst mätpunkt" - Ändrar vektorn till den för linjen mellan platsen där du först trycker in knappen Mätpunkt (vid platsen för en normal mätpunkt) till platsen där du släpper knappen. Linjen måste vara längre än Använd vektoravstånd för du ska kunna registrera en "Läst mätpunkt".
"Normal mätpunkt" - En normal mätpunkt tas när du trycker in och släpper knappen på samma plats.
Vektoralternativ - Välj något av följande vektoralternativ:
Använd vektoravstånd - Gör att du kan skapa vektorn med hjälp av en "Läst mätpunkt".
Använd senaste IJK - Använder värdena för IJK-vektorn från den senaste mätta punkten.
Ingen vektor - När det här alternativet är valt kan du skapa scandata genom att hålla en knapp på T-mäthuvudet intryckt.
Kryssrutan Automatiskt slutarfönster - När det här alternativet är markerat öppnas fönstret Slutare automatiskt när reflektorn befinner sig mycket nära hemmaläget.
