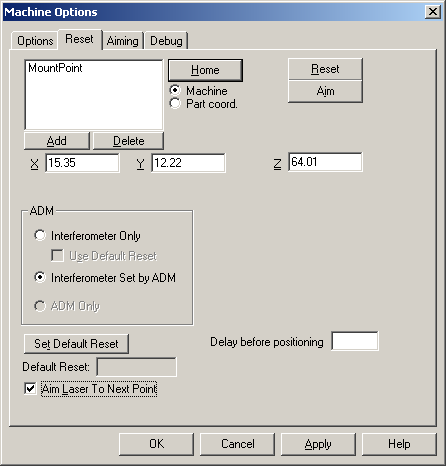

Dialogrutan CMM-alternativ - fliken Återställ
Hemmaläge – Med den här knappen kan du rikta lasern mot hemmaläget.
Maskin eller Detaljkoord. – Dessa alternativ definierar det koordinatsystem som ska användas. Välj Maskin om du använder maskinkoordinater, eller Detaljkoord. om du använder detaljkoordinater.
Rikta – Med den här knappen kan du rikta lasern mot en punkt. Välj en punkt från listan Återställ punkt , och klicka på knappen Rikta för att flytta lasern till den angivna punkten.
Lägg till – Den här knappen öppnar dialogrutan Punkt som du kan använda för att lägga till en punkt i listan ovan. Utgå från dialogrutan Punkt och ange en Rubrik och värdena XYZ. Klicka sedan på Skapa. Den nya punkten läggs till listan. Du kanske till exempel har fäst reflektorer till lägen på en bildörr. Du kan benämna dessa lägen Dörr1, Dörr2, Dörr3 etc.
Ta bort – Den här knappen tar bort en vald punkt från listan ovan.
ADM
Enbart interferometer – Det här alternativet ger dig möjlighet att använda interferometerlasern för avståndsmätningar. När en mätning startar eller startar om initieras den normalt från hemmaläget.
Använd standardåterställning – Den här kryssrutan flyttar lasertrackern till den nuvarande återställningspunkten.
Interferometer satt av ADM – Det här alternativet ger dig möjlighet att använda interferometerlasern för avståndsmätningar. Om lasertrackern förlorar målet kommer ADM-lasern att hitta det. När ADM-lasern har lokaliserat och satt avståndet till målet beräknas alla avståndsmätningar av interferometerlasern.
Enbart ADM – Det här alternativet gör att programvaran beräknar alla avståndsmätningar med ADM-lasern. Om lasertrackern förlorar målet kommer ADM-lasern att hitta det.
Ange standardåterställning – Den här knappen definierar den valda punkten i listan som punkten för standardåterställning. Det här är punkten som lasern pekar på om strålen bryts med reflektorn.
Fördröjning före positionering – Använd den här rutan för att skriva in det värde som programvaran ska använda för att definiera tiden i millisekunder innan lasertrackern pekar mot nästa position.
Rikta laser mot nästa punkt – Markera den här kryssrutan för att tillåta att lasertrackern flyttar till nästa punkt när föregående punkt är klar.
