Reflektordefinitioner och ytoffsets tas automatiskt emot från emScon-servern och kan kommas åt från verktygsfältet Inställningar. Nya mäthuvuden behöver inte definieras om standardreflektorerna används.
När en reflektor har upptäckts av trackersystemet visas dialogrutan Välj mäthuvudsfil där du kan välja lämplig reflektor. Då kan du välja de alternativ du vill använda:
Mäthuvudskompensering och offsetriktning.
För att scanna en yta eller ett element med en reflektor måste scanläget vara aktivt. Det aktiverar du genom att välja menyalternativet Åtgärder | Starta/stanna kontinuerlig mätning för att starta kontinuerlig mätning.
Med kontinuerlig mätning kan inkrementella punkter tas för reflektorläget.
Scanningen utförs genom att du trycker på Ctrl-I när en reflektor används.
Tryck på Ctrl-I igen för att stoppa den kontinuerliga scanningen.

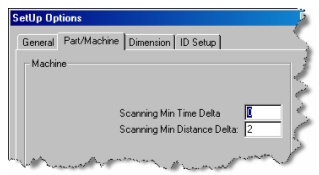

Du kan ställa in Scan, minsta tidsdelta och Scan, minsta avståndsdelta på fliken Detalj/maskin i dialogrutan Inställningsval som öppnas med menyalternativet Redigera | Alternativ | Inställningar. Standardvärdet för avståndsseparering är 2 mm.
Avancerad scanning
Det finns ett flertal avancerade scanåtgärder, som sektioner, multisektioner osv. Scanåtgärderna skapas med menyn Infoga | Scan. Mer information finns i underavsnittet "Avancerade scanåtgärder" i kapitlet "Scanna en detalj: Inledning" i kapitlet "Scanna en detalj" i den centrala dokumentationen för PC-DMIS.
