Knappar för T-mäthuvud
Knapp 1 (A) – Stationära mätpunkter
Tryck i mindre än 1 sekund – Mäter en vanlig stationär mätpunkt (under den tid som har definierats på "fliken Alternativ"). Skaftet på mätspetsen används för att bestämma riktningen på mätningarna.
Tryck i mer än 1 sekund – Mäter en vanlig stationär mätpunkt som en "hämtad mätpunkt". Om du vill ändra vektorn för den mätta punkten kan du hålla ned den här knappen och flytta till en plats som definierar vektorn. Vektorn upprättas från den representativa linjen mellan den mätta punkten och punkten där du släpper upp knappen igen. Mer information om de parametrar som påverkar hur vektorerna registreras finns i "fliken Alternativ".
Knapp 2 (C) – Har för närvarande ingen funktion
Knapp 3 (B) – Klar/Slut
Tryck i mindre än 1 sekund – Avslutar elementet
Tryck i mer än 1 sekund – Öppnar Koordinatvisningsfönstret eller aktiverar 3D-avstånd till CAD i realtid. Tar bort den senast tagna mätpunkten.
Knapp 4 (D): – Skanningsknapp – Om du trycker ned den här knappen startas en kontinuerlig mätning. När du släpper upp knappen avslutas mätningen.
Ändra knappar
Knapptilldelningar kan anges på något av följande sätt:
Du kan ändra standardtilldelningen av knappar på T-Probe från dialogrutan CMM-alternativ (Redigera | Inställningar | Inställningar, maskingränssnitt).
Välj fliken Konfiguration av T-mäthuvud och redigera alternativen för de enskilda knapparna.
Ändringar till knapparnas konfiguration från den här dialogrutan definierar värdena för motsvarande registerposter i PC-DMIS Inställningar enligt beskrivningen nedan.

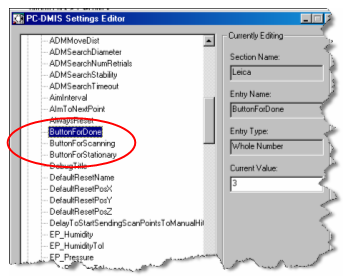

Du kan även ändra standardknapparna för T-mäthuvudet i PC-DMIS Inställningar om det behövs. Det gör du genom att ändra numret på Leica-knappen i varje register till numret som önskas för T-mäthuvudsknappen.
Detaljerad information om hur du ändrar poster finns i kapitlet "Om poster i Inställningar: Inledning" i dokumentationen för PC-DMIS Inställningar.
Hur IJK fungerar i mätpunkter med T-mäthuvud
Vid uppriktning mot detaljen lagras alltid IJK-värdena vinkelrätt mot en av de aktiva axlarna i koordinatsystemet utom i läget Enbart punkter.
