Statusfältet för trackern kan växlas på eller av med menyalternativet Visa | Statusrad | Tracker.

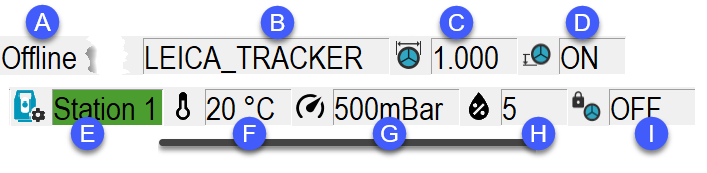

Statusfält för 6dof-maskiner
Laserstatusindikator – Det här fältet visar status på lasertrackersystemet.
Ingen färg (offline) – Systemet är inte online.
Grönt (redo) – Systemet är redo för mätning.
Gult (upptaget) – System utför aktuellt en mätning.
Rött (inte redo) – Systemet är inte redo för mätning. Detta kan bero på att strålen har brutits på vägen eller förväxling av T-mäthuvudsreflektorn.
Blått (6DoF-fel) – Kameran kan inte se tillräckligt många lysdioder på enheten (vanligtvis ett T-mäthuvud) för korrekt beräkning av mäthuvudets riktning.
Mäthuvudsnamn – Det här fältet indikerar namnet på mäthuvudet som definierats i dialogrutan Mäthuvud.
Mäthuvudsdiameter – Det här fältet indikerar diametern på mätspetsen som definierats i dialogrutan Mäthuvud.
Mäthuvudskompensering – Det här fältet indikerar om mäthuvudskompensering är aktiverat (Infoga | Parameter | Mäthuvud | Mäthuvudskompensering).
Stationsindikator – Det här fältet indikerar den för närvarande aktiva stationen. Dubbelklicka på fältet för att öppna dialogrutan Stationshanterare för att lägga till eller ta bort stationer.
Rött (ingen orientering) – Detta indikerar att stationens läge ännu inte har beräknats av programvaran.
Grönt (orientering –: Detta indikerar att programvaran har beräknat stationens läge.
Temperatur – Här visas temperaturen om det finns en väderstation ansluten.
Tryck – Här visas trycket om det finns en väderstation ansluten.
Luftfuktighet – Här visas den aktuella luftfuktigheten om det finns en väderstation ansluten.
Om du inte har en väderstation ansluten till maskinen så kan du dubbelklicka på rutorna för temperatur, tryck och luftfuktighet och skriva in värdena.
PowerLock (PÅ/AV) – När den här funktionen är PÅ utförs en automatisk låsning på en reflektor för trackersystem med PowerLock-funktionen. När funktionen är AV måste du manuellt fånga in strålen för att låsa på den.
Skillnader i statusfältet för 3D-maskiner
De flesta alternativ på statusfältet för en 3D-maskin är identiska med de som används för 6DoF-maskiner. Beroende på maskinvara och konfiguration kan dock statusfältet använda några av följande ytterligare ikoner.
Ikoner för anslutning:
- Enheten är ansluten till strömförsörjning.
- Enheten använder batterikraft.
- Styrenheten är ansluten till strömförsörjning.
- Styrenheten använder batterikraft.
Ikoner för profilläge för trackermätning:
- Ingen profil
- Standardprofil
- Fast profil
- Exakt profil
- Utomhusprofil
Ikonerna för profilläge för trackermätning kräver en inbyggd programvara med version v2.0 eller högre.
Om PC-DMIS inte kan fastställa profilläget för trackermätning visar ikonen i verktygsfältet och i statusfältet en symbol för ingen profil (). Om detta inträffar väljer du mätprofil från verktygsfältknappen eller Tracker-menyn.
Ikoner för mätläge:
- Genomsnitt
- Enstaka
- Stabil
- Två plan
