Ställ in gränssnittsalternativ

Du måste ställa in egenskaper i filen överföringsformat för Q-DAS ASCII. När operatören exekverar mätrutinen, har den genererade filen information baserat på dessa egenskaper.

Menyalternativet Inställning | Gränsalternativ öppnar dialogrutan Ställ in gränssnittsalternativ .

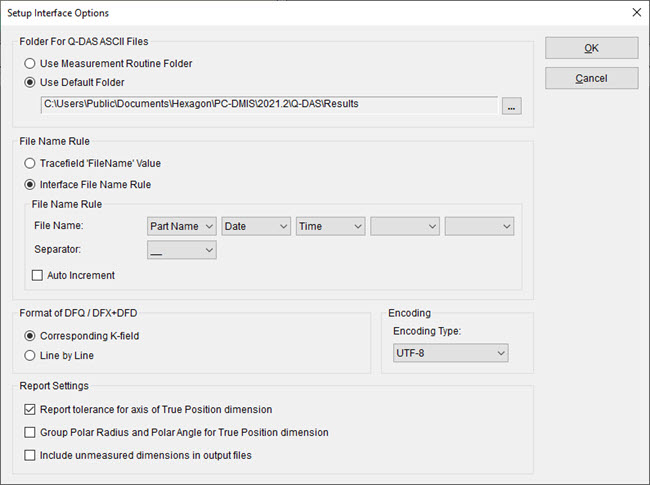

Dialogrutan Ställa in gränssnittsalternativ

Dialogrutan Ställ in gränssnittsalternativ

Mapp för Q-DAS ASCII-filer - I det här området kan du välja platsen filen för Q-DAS ASCII-överföringsdata sparas.

Använda mappen Mätrutin - Detta alternativ sparar filen i samma mapp som mätrutinen för PC-DMIS.

Använd standardmapp - Med den här rutan och knappen ... till höger om rutan kan du definiera vilken standardmapp du vill använda. En Q-DAS-datamapp skapas automatiskt av PC-DMIS i följande standardmapp.

C:\Users\Public\Documents\Hexagon\PC-DMIS\Q-DAS\Results

Regel för filnamn - I det här området visas hur man namnger filen för Q-DAS ASCII-överföringsdata.

Värdet för Spårningsfält 'FilNamn' - Detta alternativ bestämmer filnamnet från kommandot SPÅRNINGSFÄLT i PC-DMIS-mätrutin.

Regel för gränssnittets filnamn - Det här alternativet bestämmer ett filnamn baserat på ett urval från en serie av listrutor. Du kan också välja en ordning och en typ av avgränsare för filnamnet.

Öka automatiskt - Den här kryssrutan avgör om den fyrsiffriga räknaren ska inkluderas efter filnamnet som 0001, 0002, o.s.v. Detta är användbart om du inte väljer Tid från serien med listorna Regel för gränssnittets filnamn.

PC-DMIS ger möjlighet till att lägga till resultatdata för flera körningar av en mätrutin i en enda utdatafil (DFQ eller DFX+DFD). Om du vill lägga till data måste du ange samma namn på rapportfilen för varje körning. Om en fil med samma namn fins lägger PC-DMIS till data i filen, annars generaras en ny fil av PC-DMIS.

Format för DFQ/DFX+DFD - Med det här området kan du välja vilket format som du vill spara filen för Q-DAS ASCII-överföringsdata i. Alternativen Motsvarande K-field och Rad efter rad tillhandahålls av för att skicka ut resultatfilen. Alternativet Motsvarande K-field är valt som standard. Information om formaten finns i dokumentatione för Q-DAS ASCII-överföring.

Kodning - Med den här listan kan du välja vilken kodning som ska användas för att visa de korrekta tecknen för ditt språk i resultatfilen. PC-DMIS använder UTF-8 som standardkodning för att generera Q-DAS-filer. Välj ANSI, UNICODE eller UTF-8 beroende på språket för att visa de korrekta tecknen.

Rapportera tolerans för axel för utvärdering av lägeriktighet - Den här kryssrutan fastställer om toleransen för lägeriktighet ska delas till hälften för den övre och nedre toleransen för dess axlar. Kryssrutan är markerad som standard. Om du avmarkerar kryssrutan blir toleransen för axlarna noll.

Gruppera polär radie och polär vinkel för utvärdering med lägeriktighet - När kryssrutan är markerad grupperas axlarna för polär radie och polär vinkel för utvärderingar med lägeriktighet. Lägestoleransen kan då generera utvärderingarna för dessa grupperade axlar i det cylindriska koordinatsystemet (polär radie och polär vinkel).

Det går att gruppera polär radie och polär vinkel i Q-DAS version 13.0 eller högre

Inkludera ej mätta utvärderingar i utdatafiler - Den här kryssrutan fastställer om utvärderingar i mätrutinen som inte mätts ska rapporteras till utdatafilerna (DFQ/DFX+DFD). Kryssrutan är inte markerad som standard, vilket innebär att PC-DMIS inte rapporterar utvärderingar som markerats eller hoppats över under körning.
