Den här posten fastställer om åtgärden för att söka hål ska justeras efter den senaste mätpunkten. Sätt alternativet till FALSKT om det finns risk för kontakt mellan elementets kant och mätspetsskaftet.
Värdenamn: AdjustFindHoleByLastHit
Värdetyp: SANT/FALSKT värde. Standardvärdet är FALSKT.
Detta kan vara problematiskt om mätspetsvinkeln skiljer sig från elementvektorn. Om mätspetsvektorn är tillräckligt parallell med elementvektorn kommer kontaktpunkten alltid att vara mätspetsens kula (och inte skaftet). I bilden har dock det vridbara mäthuvudet en upplösning på 5 grader. Detta innebär att skaftet kommer i kontakt med sidan av detaljen när det flyttas för att ta en mätpunkt i hålet.

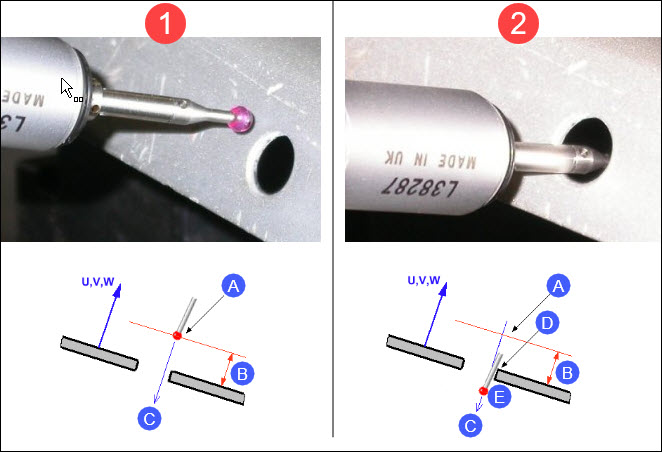

Diagram 1 ovan visar rörelsen till hålet:
A - Rörelse
B - Anloppsavstånd
C - Sökriktning
Digram 2 ovan visar hur skaftet kommer i kontakt med sidan av detaljen när det flyttas längs sökriktningen för att ta en mätpunkt:
A - Rörelse
B - Anloppsavstånd
D - Skaftkontakt
E - Registrerad mätpunkt vid mätspetsläget

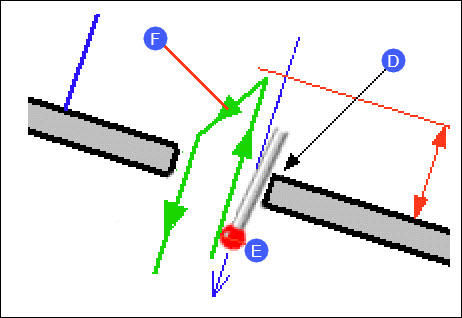

Om posten är satt till SANT i fallet ovan, blir resultatet en felaktig rörelse vid anloppet till hålet efter det att skaftet kommer i kontakt med sidan av detaljen:
D - Skaftkontakt
E - Mätpunkt vid mätspetsläget
F - Felaktig rörelse

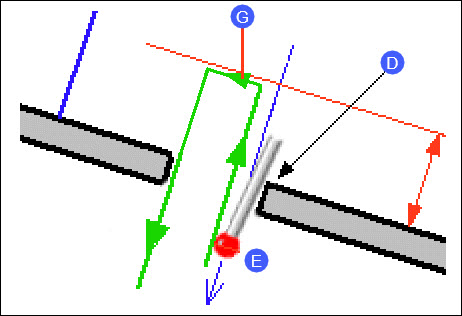

Om posten är satt till FALSKT i fallet ovan, blir resultatet en korrekt rörelse vid anloppet till hålet efter det att skaftet kommer i kontakt med sidan av detaljen:
D - Skaftkontakt
E - Mätpunkt
G - Korrekt rörelse
