Med alternativen i gruppen CAD-val visas CAD-koordinaterna för ett punktelement och du kan utföra CAD-funktioner.
Elementalternativ
I följande grafik visas alternativen för varje element.

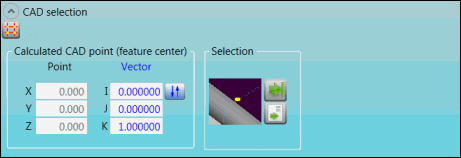

AA-element:
CAD-urvalsgrupp för AA-element

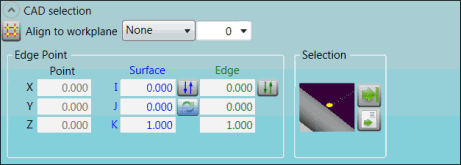

AC-element:
CAD-urvalsgrupp för AC-element
Beskrivningar
I följande tabell beskrivs funktionerna.
Beskrivningar av ikonerna som visas i den här gruppen finns i "Använda ikoner".
Alternativ |
Beskrivning |
Listan Upprikta mot arbetsplan (AC-element) |
Välj arbetsplanet. |
Listruta (AC-element) |
Ange eller välj CAD-brytavståndet från klickpunkten. Ett värde på "0" betyder att avståndet är obegränsat. |
Området Beräknad CAD-punkt (elementets mittpunkt) AA-element |
Rutorna X-, Y- och Z-punkt: I dessa rutor visas de beräknade punktlägena i CAD-modellen. Rutorna I-, J- och K-vektor (AA-element): I dessa rutor visas de beräknade vektorlägena i CAD-modellen. |
Området Kantpunkt AC-element |
Rutorna X-, Y- och Z-punkt: I dessa rutor visas nominella värden för X, Y och Z i elementets läge. Rutorna I-, J- och K-yta (AC-element): I dessa rutor visas elementets ytlägen. Kant-rutor (AC-element): I dessa rutor visas den beräknade anloppsriktningen (vektorn) för kantmätpunkten eller punkterna. |
Området Val (alla element) |
I den här bilden visas navigeringssökvägen. |
