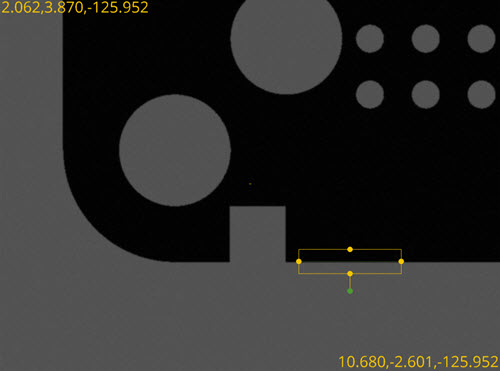

Med Mallmatchning kan du definiera en masterbild av ett intressant område. Du kan sedan använda den för att söka av synfältet innan du utför kantavkänning under en elementmätning. Detta bör förbättra repeternoggrannheten för mätningen eftersom det undanröjer lägesfel och detaljvariationer från mätprocessen.
Mallmatchning är tillgängligt för att optiska element förutom blob och ytpunkt.

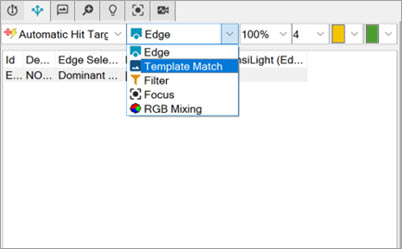

Aktivera Mallmatchning från listan Parametergrupp.

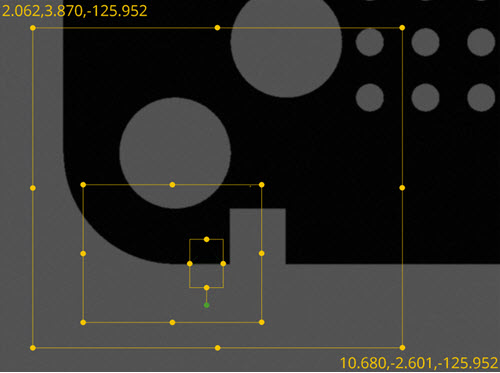

När du aktiverar Mallmatchning infogas två nya överlagringar:
Mallområde - Det här är ett unikt rektangulärt område som definierar ett unikt mönster. Det är detta mönster som identifieras av PC-DMIS under körningen av mätrutinen.
Sökområde - Det här är ett rektangulärt område som avsöks av PC-DMIS för att identifiera mönstret som definierats av mallområdet.
Mallkorrelation
Mallkorrelation - Definiera det minsta procenttalet för matchning. När mallmatchning utförs av PC-DMIS söker programvaran efter läget i sökområdet som har den bästa matchningen baserat på den definierade mallen. Värdet för mallkorrelation definierar den bästa möjliga matchningen. Om det till exempel finns en exakt mallbild inom sökområdet är korrelationsvärdet mycket nära 100 %. Det blir troligen aldrig 100 % på grund av små bildvariationer och avrundningsfel i beräkningen. Om korrelationsvärdet för den bästa matchningen är större än det definierade värdet för mallkorrelation har mallmatchningen lyckats, annars har mallmatchningen misslyckats. Om mallmatchningen misslyckas visas ett meddelande i PC-DMIS som indikerar detta i dialogrutan Körning.

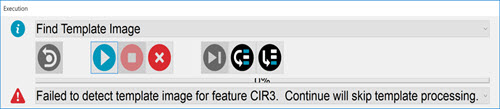

Om du påträffar en misslyckad körning när mallmatchning är aktiverat klickar du på Fortsätt för att köra resten av mätrutinen. Körningen fortsätter som om elementet inte hade mallmatchning aktiverat.
Krav
Krav på mallmatchning:
Mallmatchning fungerar på element med ett enda mål.
Mallmatchning fungerar för element som du kan köra i ett enda synfält.
Mallmatchningen måste vara mindre än sökområdet.
Mallmatchningen är normalt inom sökområdet.
Mallområdet och sökområdet bör vara inom synfältet när du sparar mallbilden.
För enkelhetens skull kontrollerar PC-DMIS inte dessa krav under processen för att modifiera målet, mallområdet och sökområdet. Alla krav kontrolleras av programvaran när du klickar på Skapa eller Test i dialogrutan Autoelement. Om något av kraven inte är uppfyllt visas ett varningsmeddelande för att utföra korrigeringar.
Mallmatchning är en beräkningsintensiv process, använd den när det är nödvändigt. När mallmatchning används har storleken på mallområdet och sökområdet en direkt inverkan på beräkningshastigheten, gör dem därför så små som möjligt utan att påverka tillförlitligheten.
