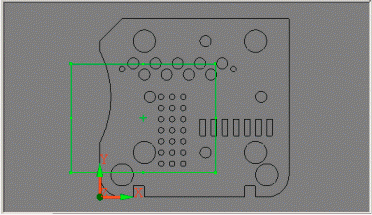

Exempel på en CAD-vy som visar synfältet sett från det optiska mäthuvudet
Fliken CAD-vy (även kallad "CAD-vyn" i dokumentationen för PC-DMIS) är standardvyn för detaljen. Den fungerar på samma sätt som i standardprogramvaran PC-DMIS. Mer ingående information om fliken CAD-vyn finns i "Grafikfönstret" i kapitlet "Navigera i gränssnittet" i den centrala dokumentationen för PC-DMIS.
Det gröna rektangulära området är "synfältet" (SYNF). Synfältet representerar vyn sedd genom videokameran. I synfältets mittpunkt finns ett hårkors. På maskiner som stöder CNC-förflyttningar kan du klicka och dra hårkorset för att flytta synfältet till ett nytt läge på detaljen:
Flytta synfältet
På maskiner som stöder CNC-ändringar av optiken kan du även ändra storlek (förstora eller förminska) på synfältet genom att dra i hörnen på den gröna rutan. Detta ändrar den nuvarande förstoringen:
Ändra storlek på synfältet
