Mäthuvudsverktyg: fliken CWS-parameter
Fliken CWS-parameter i Mäthuvudsverktyg (Visa | Andra fönster | Mäthuvudsverktyg) är endast tillgänglig när systemet är rätt konfigurerat:
CWS måste konfigureras som det aktiva lasersystemet. Detta görs normalt lokalt av fabriken under startproceduren eller av en serviceingenjör.
När systemet är konfigurerat ska du definiera ett mäthuvud med rätt egenskaper. Du konstruerar mäthuvudet i dialogrutan Mäthuvud. Använd urvalet OPTIK_FAST och ett objektiv som inkluderar CWS. Detta definieras vanligtvis lokalt av fabriken i filen USRPROBE.DAT när du konfigurerar ditt system.
Fliken CWS-parametrar kan innehålla följande information:
Frekvens (mätfrekvens)
Mätfrekvensen anger antalet mätta värden som CWS registrerar per tidsenhet. Om mätfrekvensen till exempel är satt till 2000 Hz kommer 2000 mätvärden att tas per sekund. Intensitetsindikatorn på displayen hjälper dig att välja rätt inställning. För ytor med mycket låg reflektion kan det vara nödvändigt att minska mätfrekvensen. Då lyser den optiska sensorns CCD-linje längre, vilket gör det möjligt att mäta även om reflektionsintensiteten är mycket låg.
Om du anger en frekvens som inte är inom intervallet för giltiga frekvensvärden visas ett meddelande i PC-DMIS där du blir ombedd att korrigera värdet och som informerar dig om det närmaste giltiga frekvensvärdet:
Ogiltig frekvens: 3 Hz
Använd en giltig frekvens. Den närmaste giltiga frekvensen är 32 Hz-
Om du anger en ogiltig frekvens, men som är inom intervallet för giltiga frekvensvärden (till exempel om det inte ingår i listan med giltiga frekvenser), visas ett meddelande i PC-DMIS där du blir ombedd att korrigera värdet. Meddelandet informerar dig också om nästa giltiga frekvens över och under det angivna värdet:
Ogiltig frekvens: 300 Hz
Använd en giltig frekvens. De närmaste giltiga frekvenserna är 100 Hz och 320 Hz.
Programvaran kontrollerar även om CWS-frekvensen är ogiltig under körning. Om du inte korrigerade ett ogiltigt värde när du blev ombedd av programvaran att göra så, visar PC-DMIS ett meddelande i fönstret Körning med det ogiltiga frekvensvärdet:
Ogiltig frekvens: 300 Hz
Det går inte att fortsätta med körningen av mätrutinen i PC-DMIS. Det enda alternativet i det här läget är att stoppa körningen och ange en giltig frekvens.
Samma sak sker om en variabel är tilldelad till CWS-frekvensen. Om variabeln innehåller ett ogiltigt värde visas motsvarande meddelande i PC-DMIS enligt beskrivningen ovan.
När du trycker på F9 på element med variabelindata eller numeriska värden öppnas Mäthuvudsverktyg i PC-DMIS. Där kan du välja en frekvens som stöds från listan. Om värdet är lagrat i en variabel som är tilldelad till CWS-frekvensen och du väljer ett giltigt värde från listan, så uppdaterar PC-DMIS variabeln med det nya värdet.
Exponeringstid och automatisk intensitet
Under Intensitet kan du välja den relativa pulslängden för lysdioden, vilket innebär att ljuskällans effektiva ljusstyrka kan justeras. Alternativet Autointensitet är användbart när mätytans reflektion ändras. Om du till exempel mäter en yta med hög reflektion där den högsta mätfrekvensen fortfarande resulterar i övermodulering, kan det vara klokt att sätta Autointensitet till Nej och ställa in alternativet Lampintensitet manuellt.
Ett annat alternativ är att sätta Autointensitet till Ja och minska exponeringstiden. Använd en längre pulslängd eller längre exponeringstid för att mäta en yta med dålig reflektion med en hög mätfrekvens.
Mörkerreferens är absolut nödvändigt efter varje ändring av exponeringstiden! Se lämpligt avsnitt i bruksanvisningen till din CWS-enhet.
Offset
Beroende på reflektionen från ytan och mätfrekvensen kan de optimala intensitetsvärdena finnas i olika områden inom sensorns räckvidd.
Inställningen Offset används för att flytta till det bästa scanningsområdet för sensorn. Det här offsetvärdet ska anges som ett värde med + eller – i mm.

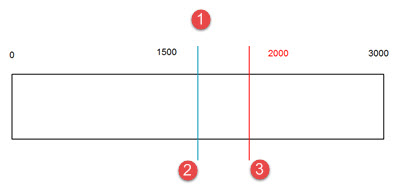

1 – Avstånd (sensorräckvidd för en 3 mm sensor)
2 – Offset = 0,000
3 – Offset = 0,500
Diagram som visar effekterna av att ändra offsetvärdet
Stöd för offset för sensorn HP-OW (CWS) kräver att version 51.03.000 eller senare av den inbyggda DC-programvaran är installerad.
Anta till exempel att du vill köra en mätrutin med ett element som ska mätas med en HP-OW- eller CWS-sensor. Om offsetparametern inte är lika med 0 och den nuvarande versionen på den inbyggda DC-programvaran inte stöder offsettparametern för HP-OW så visas följande meddelande i PC-DMIS:
Laserparametern "Offset" stöds inte av maskinstyrenheten.

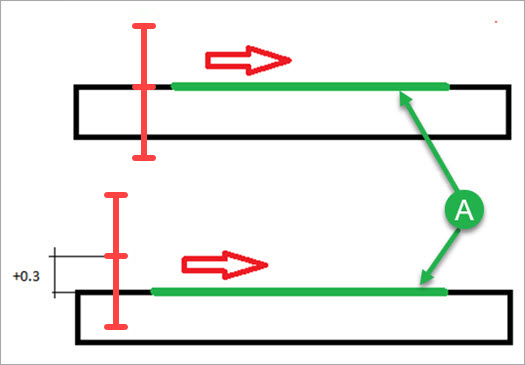

Exempel på linjär scanning före och efter det att en offset har lagts till

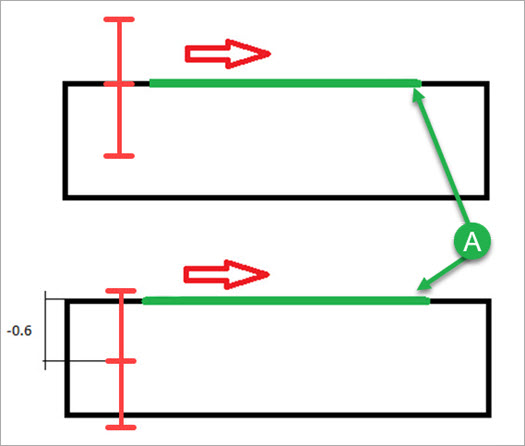

Exempel på tjockleksscanning före och efter det att en offset har lagts till
Intensitetsfilter
Värdet definierar gränsvärdet mellan brus och mätsignalen. Toppar som faller under detta gränsvärde identifieras som ogiltiga och visas på displayen som mätvärdet "0".
Det finns ingen linjär relation mellan Filter (sensorintensitet) och "Intensitet". Så även om du anger Filter (sensorintensitet = 50 betyder det inte nödvändigtvis att alla värden med en intensitet under 50 filtreras bort.
För en mätfrekvens under 1 kHz rekommenderas ett minsta värde för Filter (sensorintensitet) på 40. Detta förhindrar tagning av mätvärden med en för låg intensitet som ligger endast något över bruset och förfalskar mätningen. Vid en mätfrekvens på 1 kHz eller högre är ett minsta värde på 15 tillräckligt för att fullt ut utnyttja enhetens dynamik.
Fokusera
Med knappen Autofokus
avläser du maskinens aktuella XYZ-läge och avståndsvärdet från CWS-sensorn. Dessa värden används för att beräkna fokuseringsläget samt värdet för signalstyrka och visa dem i de fyra rutorna för Fokus
Kommentar till filterlägen
Parametrarna Hastighet och Frekvens definierar punkttätheten för sensorn. Vid scanningar görs sedan en sekundär filtrering som definieras med inställningar av Nullfilter och Punkttäthet.
Koordinatvisningsfönster för Chromatic White Light Sensor
Om Chromatic White Light Sensor (CWS) är det aktiva mäthuvudet visar Koordinatvisningsfönstret X-, Y- och Z-koordinaterna samt följande:
Intensitet - Värdet för denna avläsning visas i en cirkulär grafik. Ett intensitetsvärde över 99 % indikerar ett mätfel, till exempel kan sensorn vara utanför avläsningsområdet. Om ett mätfel inträffar byter de delar av detaljen som inte är gråa färg till rött.
Avstånd - Värdet för denna avläsning är i den nuvarande måttenheten (tum eller millimeter). Värdet visas i en cirkulär grafik. Om avståndet är inom 10 % av sensorområdets övre och nedre gräns byter de delar av grafiken som inte är gråa färg till rött.

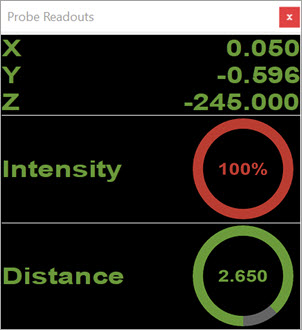

Koordinatvisningsfönstret som visar övermodulering
Välj inte fliken CWS-laser om du vill visa dessa avläsningar. När du väljer den skickas de inte längre till Koordinatvisningsfönstret.
Mer information om fliken CWS-parametrar i Mäthuvudsverktyg finns i "Mäthuvudsverktyg för laser: fliken CWS-parametrar" i dokumentationen för PC-DMIS Laser.
