Med autofokus ritas resultatet från fokuseringen upp i ett diagram med fokusvärde (Y) mot tid (X). Ett skarpare fokus har ett högre fokusvärde.

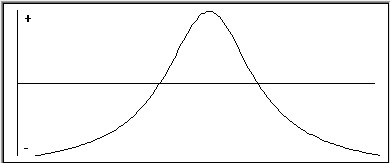

Autofokus bör resultera i en rundad kurva (upp och nedvänt "U"). Använd alternativet Manuell fokusering om du inte har en CNC-maskin som automatiskt driver Z-axeln. Om grafen i stället visar en snabb ökning av fokusvärdet försöker du minska rörelsehastigheten. Du måste även se till att rörelseområdet är tillräckligt så att du kan se basen på kurvan på båda sidorna.
Om grafen inte är mjuk ser du till att belysningen är tillräcklig så att ytans textur syns.
Autofokus på en manuell maskin:
Leta ungefärligt upp fokusläget och flytta sedan ut ur fokus.
Klicka på knappen Autofokus när du vill starta grafen och spara fokusvärdet.
Flytta genom fokusläget genom att flytta en enda axel (normalt Z).
Fortsätt att flytta Z-axeln tills du har flyttat genom fokuseringsläget och grafen har en välproportionerad, gradvis, omvänd U-form.
När den angivna varaktigheten har uppnåtts visas det detekterade fokusläget i direktvyn.
Du får frågan om du vill acceptera fokus eller försöka fokusera igen.
Om du har problem klickar du på Återställ fokusdiagram för att rensa diagrammets data och starta processen igen.
Med fokus på en manuell maskin måste du flytta Z-axeln med en långsam och stadig hastighet. En varning visas om rörelsen är för snabb eller om avståndet för rörelsen var för lång eller för kort.
På vissa maskiner kan du få ett bättre fokusresultat genom att ange en längre varaktighet och sedan flytta framåt och bakåt genom fokusläget tre till fyra gånger för att få en serie med U-former i grafen.
