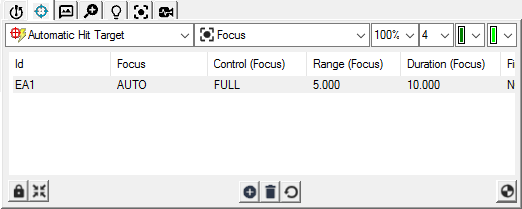

Ändra ett värde genom att högerklicka på det nuvarande värdet för det önskade målet. Om ett värde visar N/A innebär det att parametern är "ej relevant" för den aktuella gruppen. Ändringar till fokusparametergruppen kan göras för automatiska mätpunkter, manuella mätpunkter, mätdon och optisk komparator.
ID: Här visas en unik identifierare för objektet i mållistan. Samma ID används på mätspetsen för målet på fliken Direktvy i Grafikfönstret.
Fokus: Anger huruvida målet kräver en fokusering före kantdetektering.
När CAD++-konfigurationen används kommer AUTO-alternativet som tillägg till standardalternativet JA/NEJ göra att en fokusering endast görs om bilden behöver fokuseras.
Kontroll (fokus): Välj antingen AUTO eller FULLST. AUTO-läget använder den kalibrerade fokusinformationen för att automatiskt ställa in parametrar för område och varaktighet. Med FULLST-läget kan användaren ställa in område och varaktighet manuellt.
Område (fokus): Här visas området från kamera till detalj. Det innehåller avståndet (i aktuell enhet) över vilket fokusering sker. Detta värde används när maskinen söker i Z-riktningen efter det bästa fokalläget.
Varaktighet (fokus): Här visas antalet sekunder som sökning efter det bästa fokalläget sker.
Om resultatet av din kombination av område och varaktighet ger en för hög hastighet när du fokuserar visas ett varningsmeddelande överlappas i fliken Vision.
Sök yta (fokus): Här visas JA eller NEJ, om detta alternativ sätts till JA kommer PC-DMIS att utföra ett andra, något långsammare försök att förbättra noggrannheten på fokalläget. Det andra försöket optimeras baserat på bilddata från den första passeringen och den numeriska aperaturen för den aktuella linsen. Detta är praktiskt när du mäter en yta som varierar i höjd vilket kräver fokusering över ett stort område.
Ytvariation (fokus): Om alternativet Sök yta sätts till JA används detta värde för att fastställa avståndet som initialt skannas med hög hastighet för att lokalisera detaljen, och sedan görs den normala fokuseringen i detta område. När fokalläget har hittats utförs en snabb fokusscanning i området. Detta är användbart för detaljer där stora variationer gör att fokusläget kan variera stort.
Assistera (fokus): Det här alternativet används för system med en laser eller ett projicerat rutnät. Dessa enheter kan slås på för att assistera med fokuseringen på vissa ytor genom att förbättra kontrasten. Ange detta alternativ som RUTNÄT om du vill aktivera den här funktionen.
Justera belysning: Det här alternativet avgör om en automatisk justering av belysning ska utföras i maskinen före fokusering, i ett försök att uppnå optimalt resultat. Om det är satt till NEJ ställs belysningen in enligt det inlärda procenttalet och ljusstyrkan kommer inte att justeras automatiskt.
Mät vid mittpunkt: Om alternativet är aktiverat kommer mätningen att göras vid synfältets mittpunkt för förbättrad noggrannhet.
