Mäthuvudsverktyg – fliken Elementmarkering

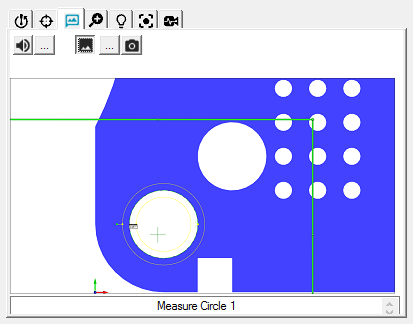

Med fliken Elementmarkering kan du hjälpa operatören genom att ge anvisningar för det aktuella elementet. Du kan tillhandahålla en eller flera av följande meddelanden under körning av element:
En bitmapp med en skärmdump av skärmbilden som visar elementets läge.
Ett ljudmeddelande som ger muntliga anvisningar i en förinspelad .wav-fil.
Ett textmeddelande med skriftliga anvisningar.
Så här ges elementmarkeringsinformation:
Klicka på knappen
bredvid högtalarknappen
för att bläddra till .wav-filen som ska kopplas till autoelementet. Högtalarknappen måste vara aktiverad för att ljudfilen ska spelas upp.
Klicka på växlingsknappen Bitmappfil för elementmarkering
för att växla visningen av den associerade bitmappen.
Klicka på knappen bredvid knappen Fånga bild för elementmarkering
för att bläddra till .bmp-filen och koppla bilden till autoelementet. Du måste välja bitmappsknappen för att visa bitmappsbilden på fliken Elementmarkering.
I stället för att bläddra efter en bitmappbild kan du klicka på knappen Fånga bild för elementmarkering för att fånga in en bild från den aktuella CAD- eller direktvyn (den som är aktiv). Filen indexeras och sparas i installationskatalogen för PC-DMIS. Till exempel så skapas bitmappsbilder med namnen optik0.bmp, optik1.bmp, optik2.bmp osv. för en mätrutin med namnet optik.prg.
Skriv in det meddelande som ska visas som bildtext i textrutan. Till exempel visas "Mät cirkel 1" på denna flik vid efterföljande elementkörningar.
