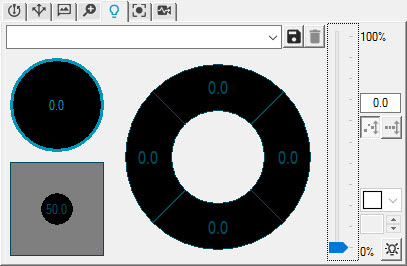

Mäthuvudsverktyg - fliken Belysning
Med fliken Belysning kan du välja vilka lampor som ska vara tända och släckta. Här indikeras även lampornas aktuella ljusintensitet genom att belysningsvärdena ändras. Lampornas antal och typ beror på maskinen.
En toppbelysning är en lampa som sitter på en axel som riktas i samma riktning som optiken. Den kan ge bättre synlighet av kanter och element på vissa detaljer än andra ljuskällor som belyser ovanifrån eftersom ljuskällan inte är så diffust. Eftersom den lyser parallellt med optiken är det även lättare att se in i hål.
En bottenbelysning är en lampa som lyser underifrån bordet. Den skapar en silhuett av detaljen som ska visas.
En ringbelysning består av flera lampor som lyser ovanifrån. Denna typ av lampa består normalt av en matris med lysdioder arrangerade i koncentriska ringar eller cirklar. Du kan normalt programmera ringbelysningen så att lamporna i ett segment eller "tårtbit" lyser i en riktning. Du kan styra riktning och vinkel för belysningen genom att tända endast en ring med lysdioder, ett segment i en ring eller individuella lampor.
Med den här fliken kan du även skapa och spara belysningsvärdena i grupper som kallas konfigurationer. När du har skapat en konfiguration kan du snabbt och lätt hämta den för att ställa in lamporna i maskinen till ett visst läge (såsom endast bottenbelysning, endast toppbelysning eller ett annat läge). Konfigurationer kan när som helst hämtas genom att namnet på konfigurationen markeras i listen Konfigurationer.
Klicka på Spara för att spara din egen konfiguration eller klicka på Ta bort för att ta bort dem.
För att lamporna ska visas på fliken Belysning måste lamporna vara valda och korrekt inställda i dialogrutan Inställning av maskingränssnitt på fliken Belysning. Information om dialogrutan finns i "CMM-alternativ: fliken Belysning".
Du kan utföra följande procedurer med fliken Belysning:
En kommentar till lampor och beröringskänsliga mäthuvuden
Som standard så förblir lamporna tända när du växlar från ett optiskt mäthuvud till ett beröringskänsligt mäthuvud. Använd posten IlluminationOffForContactProbe i avsnittet VisionParameters för PC-DMIS Inställningar för att styra detta standardbeteende. Om du sätter denna post till SANT så släcks lamporna när mätrutinen växlar från ett optiskt mäthuvud till ett beröringskänsligt mäthuvud. Belysningen återställs när du växlar tillbaka till ett optiskt mäthuvud.
