Mäthuvudsverktyg - fliken Diagnostik
Fliken Optisk diagnostik tillhandahåller ger dig en metod för att diagnosticera problem när kantdetekteringen misslyckades. Diagnostiken samlar in bitmappsbilder och de aktuella elementparametrarna. Du kan sedan exportera dem från PC-DMIS och skicka dem till Hexagons tekniska support.

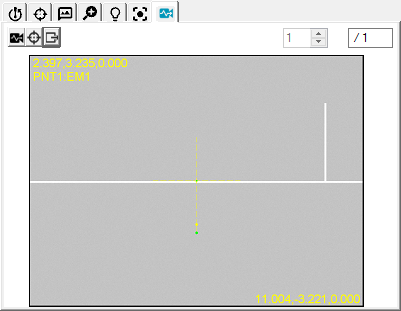

Följ stegen nedan för att använda fliken Diagnostik:
Klicka på Diagnostik
så att knappen är intryckt. Då samlas bitmappbilder in under körningen av kantdetekteringen för det associerade elementet.
Klicka på Testa för att köra elementet eller under normal körning av mätrutinen. Bitmappsbilder av direktvyn för alla elementmål samlas.
Om elementet har flera mål klickar du på upp- och nedpilarna
för att granska de infångade bilderna.
Inkludera överlagringsinformation med varje bitmapsbild genom att klicka på knappen Visa målöverlagring
. När du väljer det här alternativet skapas bilderna i PC-DMIS MED överlagringsinformation.
Skapa bitmappsbilder och en beskrivande textfil i rotkatalogen för PC-DMIS-installationen genom att klicka på Exportera elementdiagnostik
. Programvaran exporterar både bitmapsbilderna och diagnostik text med följande format:
Exportformat för bitmappsbild
Filnamnen för bitmappsbilder följer följande konvention:
<mätrutinsnamn>_<element-ID>_<bildnummer>_av _<totalt antal elementbilder><_O eller inga _O>.BMP
Till exempel: Vision1_CIR5_1_av_3_O.BMP.
Filer med "O" i slutet av filnamnet innehåller överlagringsinformation.
Exportformat för textfiler
PC-DMIS exporterar textfiler som:
<mätrutinsnamn>_<element-ID>.txt.
Till exempel: Vision1_CIR5_F.TXT.
