Steg 3: Ommätning av referenselement

Eftersom detaljens ungefärliga läge är känt du mäta om referenselementen datorkontroll och med olika optiska parametrar för att noggrannare definiera dem.

Om du använder en CNC-maskin väljer du CNC-läge i verktygsfältet Mätning. Annars kan du använda AutoShutter och mäta med en manuell maskin.

Följ stegen nedan för att mäta om bågen som referenselement:

1. Utgå från fliken Autoelement och klicka på Cirkel för att öppna dialogrutan Autoelement (cirkel).

2. Välj fliken .Vision

3. Välj fliken Förstoring och justera förstoringen till minimiinställningen (zooma ut).

4. Flytta maskinen så att den nedre kanten på bågen (referens B) är i synfältet.

5. Justera förstoringen till 75 % av maxinzoomningen.

6. Välj fliken Belysning och ställ in Toppbelysning till 0% (av) och Underbelysning till 35 %.

7. Fokusera på Z om det behövs.

8. Använd muspekaren för att välja den första ankarpunkten på bågens kant.

9. Flytta maskinen så att mitten av bågen (referens B) är i synfältet.

10. Flytta maskinen så att den övre kanten på bågen (referens B) är i synfältet. Programvaran visar målet.

11. Ändra Startvinkeln till 5 och Slutvinkeln till 85.

12. Redigera lägesparametrarna till exakta värden: X=0, Y=0, D=16

13. Utgå från fliken Mätpunkter , dubbelklicka på Normal under Täthet och välj Hög från listrutan för att ändra tätheten. Genom insamling av punkter tätt längs med bågen förbättras noggrannheten.

14. Dubbelklicka på rutan Styrka och ange värdet 6.

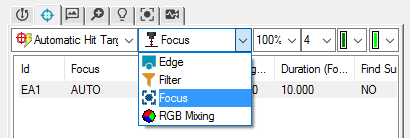

15. Redigera parametern Fokus med inställningen att fokusera om automatiskt före mätning av cirkelelementet. Välj först Fokus i listrutan, så som visas nedan.

16. Ändra inställningen av parametern Fokus så här: Fokus = Ja, Område = 5, Tidslängd = 4

17. Utgå från dialogrutan Autoelement och byt namn på standardautoelementet Cirkel till REFERENS B.

18. Klicka på Testa för att testa elementmätningen.

19. Klicka på Skapa och sedan på Stäng.

Följ stegen nedan för att mäta om linjen som referenselement:

1. Utgå från fliken Autoelement och klicka på Linje för att öppna dialogrutan Autoelement (linje).

2. Flytta maskinen så att den vänstra änden av framkanten (referens C) är inom synfältet.

3. Justera Z-axeln om det behövs för att ställa in fokus igen.

4. Använd muspekaren för att välja den första ankarpunkten på den vänstra främre kanten.

5. Flytta maskinen så att den högra änden (precis framför "V") av framkanten (referens C) är i synfältet. Välj den andra ankarpunkten med muspekaren. Programvaran visar målet.

6. Utgå från dialogrutan Autoelement och byt namn på standardautoelementet för linje till REFERENS C.

7. Klicka på Testa för att testa elementmätningen.

8. Klicka på Skapa och sedan på Stäng.

Nästa steg ...
