I PC-DMIS Vision placerar du mål på ett element för att få fram mätpunkter. Den använda måltypen väljs automatiskt baserat på elementet som mäts.
I exemplet nedan:
Vid mätning av ett linjeelement används ett rektangelformat mål.
Vid mätning av ett cirkelelement används ett ringformat mål.

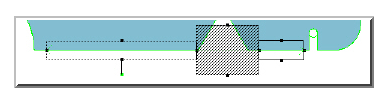

Exempel på linje- och cirkelmål
Element kan mätas med hjälp av ett eller flera mål. I exemplet nedan mäts linjen med 3 mål, där mellanmålet inte används för datainsamlingen.
Exempel på en linje som mäts med hjälp av tre mål
Storleken på elementet som mäts avgör målets omfattning. En liten cirkel som får plats i synfältet kan till exempel mätas med hjälp av ett mål och en större cirkel som når utanför synfältet kräver flera mål för att hela omkretsen ska omfattas. När du har valt autoelementet som ska mätas skapas målen genom att:
Välja ett element från CAD-modellen.
Ange nominella värden manuellt.
Skapa målankarpunkter.
Det finns mer information i avsnittet "Mäta autoelement med ett optiskt mäthuvud".
