När den nya mätstrategin är aktiv kan du skapa alternativa aktiva och ihåliga mål med några musklick. Genom att växla mellan aktiva och ihåliga mål kan du fokusera på de områden som intresserar dig.
I läget för stora element kan du inte konvertera mål från aktiva till ihåliga eller ihåliga till aktiva.
Mål kan raderas med tangentkombinationen Alt-tangentkombinationen.
I följande exempel visas resultat från fyra mätpunkter i direktvyn med definition av elementet Linje som sträcker sig över ett ihåligt område.
Exempel på växling mellan aktiva och ihåliga mätpunkter i direktvyn.
Målen definieras i Mäthuvudsverktyg i dialogrutan Autoelement för elementet Linje.

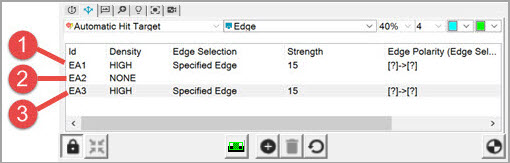

Resulterande mätpunkter i Mäthuvudsverktyg
I bilden ovan:
1 - Definierat mål från klickning 1 och 2
2 - Definierat mål från klickning 2 och 3
3 - Definierat mål från klickning 3 och 4
När varje aktivt mål genereras utförs en automatisk körning.
Exempel med resultat från en automatisk körning
Om det andra klicket som definierar det aktiva målet är utanför det aktuella synfältet (SYNF) visas ett varningsmeddelande om maskinrörelsen.
När ett aktivt mål har körts, kan parametrar som Målbredd, Kanttyp, Kantpolaritet, Fokus och Filter redigeras. Ändringar i någon av dessa parametrar utlöser en ny körning av det senaste aktiva målet.
När du högerklickar i fliken Vision visas en snabbmeny.
Klicka på Fokus, Kantval eller Punkttäthet och välj ett menyalternativ som du redigerar efter behov. Klicka på Återställ om du vill radera alla mätpunkter och rensa alla mål.
Klicka och dra i något av handtagen i rutan som avgränsar målområdet för att ändra storlek på målområdet om det behövs.

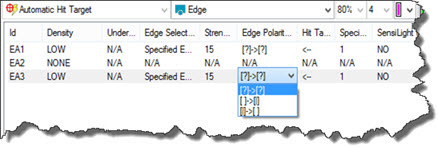

Klicka på vart och ett av fälten Kantpolaritet om du vill ändra inställningarna.
Ändringar av det senaste aktiva målet gör att den automatiska körningen startar om.
Om ett körningsfel inträffar kan parametrarna redigeras så att mätningen blir felfri. När körningsfelet har åtgärdats kan du fortsätta med element- och måldefinitioner.
Mål- och elementgenerering med dubbelklick eller rutmarkering av funktioner är fortfarande tillgängligt i läget för stort element. Om någon av dessa åtgärder utförs får du emellertid ett varningsmeddelande.
