Otomatik Daire düğmesi
Daire otomatik seçeneği bir daire ölçümü tanımlamanızı sağlar. Ölçüm türü özellikle daire çalışma düzlemlerinden herhangi birine paralel olmayan belirli bir düzleme yerleştirilmişse veya belirli daireler için eşit aralıklı vuruşlar gerekiyorsa kullanışlıdır. Bir daireyi ölçmek için en az üç vuruş gerekir. Bir daireyi ölçmek için gereken varsayılan vuruş sayısı, AYAR modundaki varsayılana bağlıdır.
Daire seçeneğine erişmek için, bir Dairenin Otomatik Özellik iletişim kutusuna erişin (Ekle | Özellik | Otomatik | Daire).

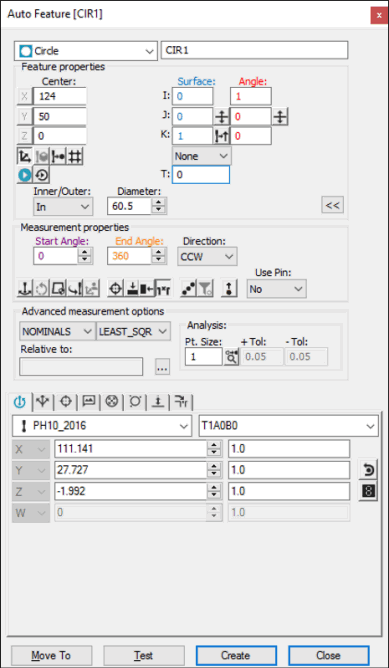

Otomatik Özellik iletişim kutusu - Daire
İletişim kutusu açıkken, özelliği oluşturmak için şu yöntemlerden birini kullanın.
Ekranda Yüzey Verilerini Kullanma
Yüzey verilerini kullanarak bir daire oluşturmak için:
Grafik Modları araç çubuğundaki Yüzey Modu simgesini (
) tıklayın.
İstenen dairenin içini veya dışını bir kez tıklatın. İletişim kutusu, parça modelinde tıklattığınız yere en yakın seçili otomatik dairenin CAD verilerinden merkez noktasını ve çapını görüntüler.
İletişim kutusunda gereken diğer düzeltmeleri de yapın.
Oluştur'u tıklatın.
CMM ile Yüzey Verisini Kullanma
CMM ile yüzey verisi kullanarak daire oluşturmak için delikteki veya mildeki üç vuruşun minimumunu alın. PC-DMIS, probun dokunduğu yere en yakın CAD yüzeyini deler. Görüntülenen X, Y, Z değerleri gerçek vuruşları değil, en yakın CAD dairesini yansıtır. I, J, K yüzey normal vektörünü yansıtır. Bir CAD dairesi bulunmazsa PC-DMIS en yakın noktayı görüntüler ve ek vuruş almanızı ister.
Bu ölçüm yöntemi için Mod listesinde Nominalleri Bul seçeneğini seçmeniz gerekir. Nominaller hakkında daha fazla bilgi için PC-DMIS Çekirdek dokümantasyonundaki "Mod Listesi" konusuna bakın.
Ekranda Tel İskelet Verisi Kullanma
Tel iskelet CAD verisi bir otomatik daire oluşturmak için de kullanılabilir.
Daireyi oluşturmak için:
Dairede istediğiniz telin yakınını tıklatın. PC-DMIS, parça modelde tıklattığınız en yakın seçili daireyi vurgular.
Doğru özelliğin seçildiğini doğrulayın. Prob yaklaşımı her zaman özelliğe dikey olmalıdır, aynı zamanda geçerli prob orta çizgi vektörüne de dikey olmalıdır. Tel bir kez belirtildiğinde iletişim kutusu seçili dairenin merkez noktasını ve çapının değerini gösterir.
İletişim kutusunda ve Prob Araç Kutusu'nda gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
Altta duran CAD öğesi bir daire veya yay değilse, özelliği tanımlamak için vaşka tıklatmalar gerekli olabilir. PC-DMIS doğru özelliği vurgulamazsa, dairenin en az iki ek konumunu tıklatmaya çalışın.
CAD Verisi Kullanmadan
CAD verilerini kullanmadan daire oluşturmak için:
Dairenin bulunduğu düzlemi bulmak için yüzyde üç vuruş alın.
Delikte (veya milde) üç vuruş daha alın. PC-DMIS, üç vuruşun tümünü kullanarak otomatik daireyi hesaplar. Ek vuruşlar alınabilir. PC-DMIS, Oluştur düğmesi tıklatılana kadar ölçülen tüm vuruşların verilerini kullanır. Görüntülenen X, Y, Z dairenin (veya milin) hesaplanan merkezidir.
İletişim kutusunda ve Prob Araç Kutusu'nun Temas Yolu Özellikleri sekmesinde gereken diğer düzeltmeleri yapın.
Oluştur'u tıklatın.
Veriyi Yazma
Bu yöntem, daire için istenen X, Y, Z, I, J, K merkez değerini yazmanızı sağlar.
Özellik için istediğiniz X, Y, Z, I, J, K değerlerini kutusuna yazın.
Özelliği ölçüm yordamınıza eklemek için Oluştur'u tıklatın.
Ölçü Tarama Kalibrasyonu
Daire otomatik seçeneği, ölçü tarama filtresiyle kullanmak için bir prob ucunu kalibre etmek için Ölçü Tarama Kalibrasyonu stratejisi sunar. Daha fazla bilgi için, bkz. "Ölçü Tarama Kalibrasyonu Stratejisini Kullanma".
