Prob uçlarını kalibre etmeniz, PC-DMIS'ye prob uçlarınızın konum ve çapını verir. Prob uçlarını kalibre edinceye kadar ölçüm yordamınızı çalıştıramaz ve parçanızı ölçemezsiniz. "Kalibre etmek" ve "nitelemek" terimleri birbirinin yerine kullanılmaktadır.
Kalibrasyon sürecini başlatmak için şu adımları izleyin:
Prob Yardımcı Araçları iletişim kutusundaki (Ekle | Donanım Tanımı | Prob) Etkin uç listesi istenen uç açılarına sahip.
Kalibre etmek istediğiniz prob ucunu veya uçlarını listeden seçin.
Probu Ölç iletişim kutusunu görüntülemek için Ölç düğmesini tıklatın.
Prob değiştiriciniz varsa ve geçerli olarak etkin prob dosyası prob başındaki prob yapılandırması değilse, PC-DMIS geçerli olarak yüklü prob yapılandırmasını otomatik olarak atar ve gerekli olanı alır.

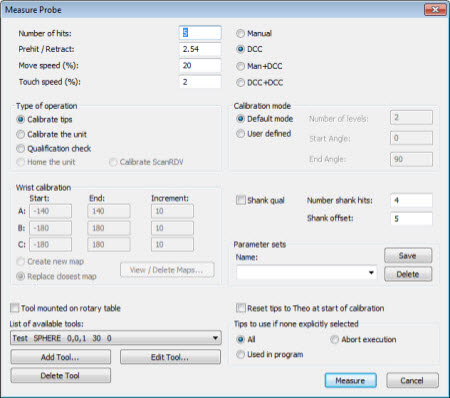

Prob Ölç iletişim kutucuğu
Probu Ölç iletişim kutusu prob nitelendirme ölçümlerine uygun ayarları görüntüler. İstenen seçimleri yaptığınızda, başlamak için Ölç'ü tıklatın.
Kalibrasyondan Önceki Gereksinimler
Kalibrasyon sürecini başlatmak için bir nitelendirme aracı tanımlamanız gerekir. Araçta yapılacak olan ölçüm türleri aracın türüne (genellikle KÜRE) ve ucun türüne (KÜRE, DİSK, KONİK, GÖVDE, OPTİK) bağlıdır.
Kullanılabilir araçlar listesi listesinden bir nitelendirme aracı seçin.
Kullanılabilir araçlar listesine eklenecek yeni bir nitelendirme aracı tanımlamak için Araç Ekle düğmesini tıklatın.
Seçilen nitelendirme aracının yapılandırmasını değiştirmek için Aracı Düzenle düğmesini tıklatın.
Seçilen nitelendirme aracını silmek için Aracı Sil düğmesini tıklatın.
Kalibrasyon Başladığında
PC-DMIS nitelendirme aracının taşınıp taşınmadığı soran iki mesaj stilinden birini görüntüler. Tür, nitelendirme aracını bulmak için makinenin DCC vuruşlarını kullanma özelliğine bağlıdır:
EVET/HAYIR Mesaj Kutusu
PC-DMIS bu mesaj kutusunu DCC vuruşlarını kullanarak nitelendirme aracını konumlandırma özelliğini desteklemeyen makineler için görüntüler (örneğin yalnızca manüel makineler):
Kalifikasyon aracı taşındı mı ya da Makine sıfır noktası değişti mi? UYARI: Uç UÇ1 yönünde dönmek üzere!
Evet Hayır
Niteleme Aracı Taşındı İletişim Kutusu
Ölçüm makineniz ve prob yapılandırmanız DCC vuruşlarını kullanarak niteleme aracını konumlandırma özelliğini destekliyorsa PC-DMIS Nitelendirme Aracı Taşındı iletişim kutusunu görüntüler:

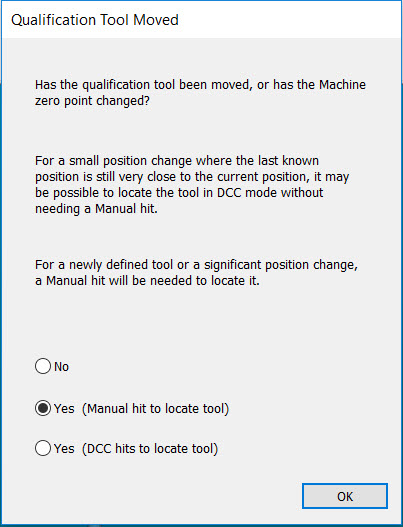

Niteleme Aracı Taşındı iletişim kutusu
Hayır'ı seçerseniz, PC-DMIS, Yürütme iletişim kutusunu görüntüler. Seçili ölçüm yöntemi için uygun olmadıkça (Manüel modda çalıştırma gibi) herhangi bir manüel vuruş gerektirmez.
Evet (Aracı bulmak için manüel vuruş) öğesini seçerseniz, PC-DMIS, Yürütme iletişim kutusunu görüntüler. Kalibrasyon sürecine başlamadan önce Manüel modda Bir veya daha fazla vuruş almanızı gerektirir (araç türüne bağlı olarak).
Eğer Evet (aracı konumlandırmak için DCC vuruşları) öğesini seçerseniz, PC-DMIS Yürütme iletişim kutusunu görüntüler ve niteleme aracını konumlandırmak için otomatik olarak DCC vuruşlarını kullanmaya çalışır. Nitelendirme aracını neredeyse aynı önceki konuma yeniden konumlandırdığınızda bu seçeneği kullanabilirsiniz.
Kalibrasyon Sırasında Köprü CMM İçin Bacak Çarpışma Denetimi Hakkında
Bu noktada PC-DMIS Çarpışma Denetimi iletişim kutusunu görüntüler. Bacak Çarpışması denetimini çalıştırmak isteyip istemediğinizi sorar:

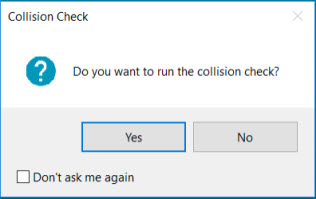

Çarpışma Denetimi iletişim kutusu - çarpışma denetimi mesajı
Hayır'ı seçerseniz, PC-DMIS standart kalibrasyon yordamıyla devam eder (Bacak Çarpışma denetimini gerçekleştirmez).
Yanıt Evet ise Kurulum Seçenekleri iletişim kutusunda Parça/Makine sekmesinin CMM Sınırları alanında geçerli sınırlarla PC-DMIS herhangi bir çarpışmayı doğrular. Gerekirse PC-DMIS bir güvenlik hareketi ekler. PC-DMIS, geçerli olarak kontrol eden ucun adıyla Çarpışma Denetimi iletişim kutusunu görüntüler:

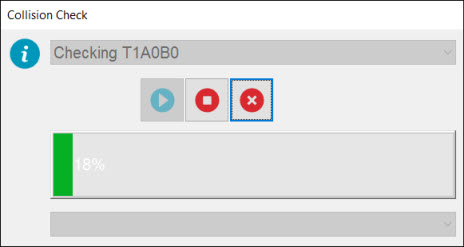

Çarpışma Denetimi iletişim kutusu - ucun adı
Bacak Çarpışması denetiminin çalışması birkaç saniye sürer. Süre, seçili uç sayısına bağlıdır. Denetimi durdurmak veya iptal etmek için Durdur veya İptal düğmesini kullanabilirsiniz. Gerekirse, PC-DMIS, CMM bacaklarıyla ve ölçüyle (PC-DMIS, yatay/çift kollarda birden fazla ölçüyü destekler) olası çalışmalardan kaçınmak için güvenlik hareketleri (gerekirse ucu geri çekme) ekler.
PC-DMIS Bacak Çarpışması denetimini çalıştırdıktan sonra, gerekirse güvenlik hareketleriyle iyileştirilmiş olan kalibrasyon yordamını yürütür.
Birkaç durumda, otomatik çözemediği çarpışmalara neden olan Bacak Çarpışma denetimi bazı prob uç dönüşlerini bulabilir. Bu durumlarda, kalibrasyon güvenli şekilde yürütülemez ve PC-DMIS kalibrasyonu yarıda keser. Bir "Kalibre edilemiyor" mesajı gösterir ve sorun adlarını listeler.
Bacak Çarpışması kontrolü kalibrasyon yordamını doğrudan Prob Yardımcı Programları iletişim kutusundan veya AUTOCALIBRATE komutundan çalıştırdığınızda ve Köprü makinelerinde olduğu gibi dikey kalibrasyon araçlarına sahip olduğunuzda kullanılabilir. Bacak Çarpışması seçeneği yıldız problar ve lazer sensörler için kullanılabilir değildir ve Otomasyon işlevselliğiyle çalışmaz.
Ölçüm Bittiğinde
Ölçme bittiğinde, PC-DMIS probun türüne, kullanılan takıma ve istenen işleme uygun olarak niteleme sonuçları hesaplar. Nitelendirme Aracı Taşındı iletişim kutusundaki iki Evet seçeneği arasındaki fark sadece ölçüm sırasında manuel vuruş gerçekleştirmeniz gerekip gerekmeyeceğini etkiler. Ölçüm sonrası hesaplamalar açısından iki Evet seçeneği eşdeğerdir.
Kalibrasyondan sonra, Prob Yardımcı Programları iletişim kutusundaki Etkin uç listesinde her uç için kısa bir özet görünür. Kalibrasyonun ayrıntılı sonuçlarını görmek için o iletişim kutusunda Sonuçlar'ı tıklatın.
Yeniden kalibre etme
Genellikle, PC-DMIS prob uçlarının yeniden kalibre edilmeye ihtiyacı olup olmadığını belirtemez. Probunuzda herhangi bir şey değiştiyse yeniden kalibrasyon gerçekleştirdiğinizden emin olun.
