Bir bölgede Alçak/Yüksek noktayı bulmak için Ekle | Tara | Merkez öğesini seçin. BASICSCAN iletişim kutusunda MERKEZ sekmesi görünür:

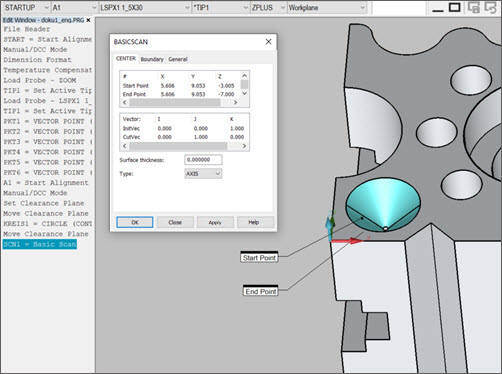

BASICSCAN iletişim kutusu - MERKEZ sekmesi
Bu sekme taramanın başlangıç ve bitiş noktasını alır ve denetleyicinin taramayı yürütmesini etkinleştirir. Bu taramadna alınan çıktı yalnızca tek bir noktadır.
Merkez yöntemi için, Sınır sekmesinde bir sınır koşulu ayarlamanız gerekmez.
Tarama yürütme işlemini aşağıdaki parametreler denetler:
Başlangıç Noktası: Bu nokta yürütmenin başlatıldığı başlangıç noktasıdır.
Bitiş Noktası: Bu nokta yürütmenin bittiği bitiş noktasıdır.
Doğrudan noktaları yazabilir veya onları makineden veya CAD'den alabilirsiniz.
Bir Merkez Temel Taraması Tanımlama
Aşağıdaki yöntemlerin biriyle temel merkez taramasını tanımlayabilirsiniz:
Değerleri doğrudan yazın. Bkz. "Merkez Temelli Tarama - Değer Yazma Yöntemi".
Parçadaki noktaları fiziksel olarak ölçün. Bkz. "Merkez Temelli Tarama - Ölçülen Nokta Yöntemi".
Grafik Görüntüleme penceresindeki CAD modelinde noktaları tıklatın. Bkz "Merkez Temel Taraması - Yüzey Verileri Yöntemi" veya "Merkez Temel Taraması - Tel İskelet Verileri Yöntemi"
Taramayı oluşturduğunuzda, PC-DMIS Düzenle penceresine ekler. Alttaki Düzen penceresinde bir merkez temel taraması için bir komut satırı örneğidir:
SCN4 =BASICSCAN/CENTER,NUMBER OF HITS=1,SHOW HITS=NO,SHOWALLPARAMS=YES
<5.606,9.053,-3.005>,<5.606,9.053,-7.000>,CutVec=0,0,1,AXIS
InitVec=0,1,0,IN,THICKNESS=0,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,2.54
EXEC MODE=RELEARN
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
TARAMABİTİŞ
Daha fazla bilgi için:
Örnek Bir Merkez Temel Taraması
Merkez Temelli Tarama - Değer Yazma Yöntemi
Merkez Temelli Tarama - Ölçülen Nokta Yöntemi
