Bir silindir özelliği taramak için, TEMELTARAMA iletişim kutusundaki SİLİNDİR sekmesini açmak için Ekle | Tarama | Silindir öğesini seçin:

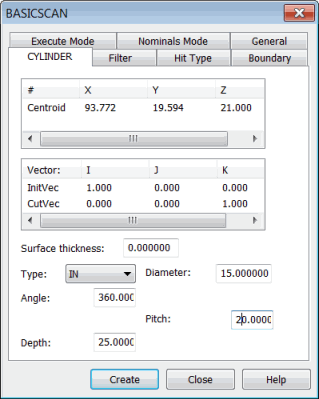

BASICSCAN iletişim kutusu - SİLİNDİR sekmesi
Bu sekme, silindirin çapı ve hatvesi gibi parametreleri alır ve kontrolörün taramayı yürütmesini etkinleştirir.
Silindir yöntemi:
Filtre sekmesinde MESAFE öğesini etkinleştirir.
Vuruş Türü sekmesinde VEKTÖR türünü etkinleştirir.
Sınır sekmesinde bir sınır koşulu ayarı gerektirmez.
# sütunundaki Kitle merkezi parametresi tarama yürütmesini denetler. Bu nokta, yürütmenin başladığı silindirin merkezidir. Silindirin merkezini doğrudan yazabilirsiniz veya makineden veya CAD'den alabilirsiniz.
Bir Silindir Temel Taraması Tanımlama
Aşağıdaki yöntemlerin biriyle temel silindir taraması tanımlayabilirsiniz:
Değerleri doğrudan yazın. Bkz. "Silindir Temelli Tarama - Değer Yazma Yöntemi".
Silindirdeki noktaları fiziksel olarak ölçün. Bkz. "Silindir Temelli Tarama - Ölçülen Nokta Yöntemi".
Grafik Görüntüleme penceresinde CAD modelindeki silindire tıklatın. Bkz "Silindir Temel Taraması - Yüzey Verileri Yöntemi" veya "Silindir Temel Taraması - Tel İskelet Verileri Yöntemi"
Taramayı oluşturduğunuzda, PC-DMIS Düzenle penceresine ekler. Alttaki Düzen penceresinde bir silindir temel taraması için bir komut satırı örneğidir:
SCN1 =BASICSCAN/CYLINDER,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES
<25.399,25.4,0>,CutVec=0,0,1,IN
InitVec=-1,0,0,DIAM=25.4,ANG=360,PITCH=5,DEPTH=0,THICKNESS=0,
PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0
FILTER/DISTANCE,1
EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO
BOUNDARY/
HITTYPE/VECTOR
NOMS MODE=MASTER
TARAMABİTİŞ
