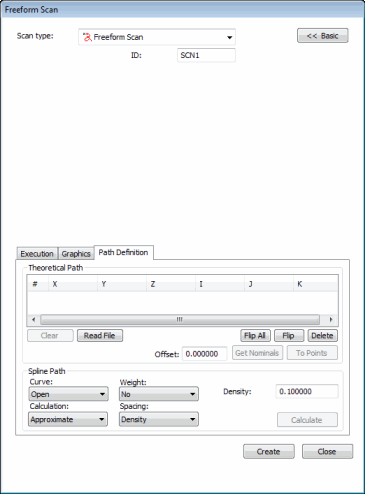

Serbet Biçimli Tarama iletişim kutusu
Serbest Biçimli Tarama iletişim kutusu yüzeyde yol oluşturmanızı sağlar. Tarama o yolu izleyecektir. Bu yol tamamen size bağlıdır: eğri veya düz olabilir ve çok ya da az vuruşa sahip olabilir.
Spline yolundan önce serbest biçimli tarama örneği:
Spline yolundan önce serbest biçimli tarama
Spline yolundan sonra serbest biçimli tarama örneği:
Spline yolundan sonra serbest biçimli tarama
Serbest Biçimli bir Tarama Oluşturmak İçin
İletişim kutusunun altındaki sekmeleri görüntülemek için Gelişmiş'e tıklatın.
Yürütme ve Grafik sekmelerinde öğeleri istediğiniz gibi seçin.
Yol Tanımlaması sekmesini seçin.
Kuramsal yolu tanımlayın. Kuramsal Yol kutusuna vuruşlar ekleyin. Bunun için, Grafik Görüntüleme penceresinde parçanın yüzeyini tıklatın. Her tıklatmada parça çiziminde turuncu bir nokta görünür. Beş veya daha fazla noktanız olduğunda Spline Yolu bölgesindeki Hesapla düğmesi etkinleşir.
Gerekirse, tek tek noktaları silebilirsiniz. Bunun için, Kuramsal Yol alanından onları bir kerede biri olmak üzere seçin ve SİL tuşuna basın.
İstenirse, Eğri Yol bölgesindeki öğeleri seçip Hesapla'yı tıklatın. Bu işlem, tanımlamış olduğunuz kavramsal noktalar boyunca bir eğri oluşturur ve probun takip etmesi için daha düzgün bir yol üretmek üzere noktaları kavramsal yol bölgesinde yeniden hesaplar.
Taramayı oluşturmak için Oluştur'u tıklatın. PC-DMIS programının OtoBilek yöntemi etkinse fakat kalibre uçlara sahip değilse, PC-DMIS bir mesaj görüntüleyecek ve sizi kalibrasyon gereken yeni prob uçları eklediğinde bilgilendirecektir. Tüm diğer durumlarda PC-DMIS, gerekli uç açısına en yakın kalibre ucu kullanıp kullanmamayı veya gerekli açıda kalibre edilmemiş bir ucu ekleyip eklememeyi size sorar.
