Bir düz çizgi özelliği taramak için, Ekle | Tara | Eksen öğesini seçin. BASICSCAN iletişim kutusunda EKSEN sekmesi görünür:

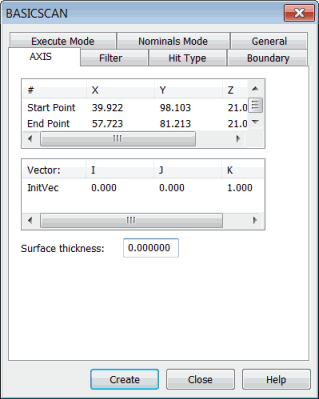

BASICSCAN iletişim kutusu - EKSEN sekmesi
Bu sekme taramanın başlangıç ve bitiş noktasını alır ve taramayı yürütmenizi sağlar.
Eksen yöntemi:
Filtre sekmesindeki MESAFE seçeneğinin kullanımına izin verir.
Vuruş Türü sekmesinde VEKTÖR türünün kullanıma izin verir.
Sınır sekmesinde bir sınır koşulu ayarı gerektirmez.
Tarama yürütmesini denetleyen parametreler şunlardır:
Başlangıç Noktası: Bu nokta yürütmenin başlatıldığı başlangıç noktasıdır.
Bitiş Noktası: Bu nokta yürütmenin bittiği bitiş noktasıdır.
Noktaları doğrudan yazabilir ya da makineden veya CAD'den temin edilebilirler.
Bir Eksen Temel Taraması Tanımlama
Aşağıdaki yöntemlerin biriyle temel eksen taraması tanımlayabilirsiniz:
Değerleri doğrudan yazın. Bkz. "Eksen Temelli Tarama - Değer Yazma Yöntemi".
Parçadaki noktaları fiziksel olarak ölçün. "Eksen Temelli Tarama - Ölçülen Nokta Yöntemi".
Ekseni Grafik Görüntüleme penceresindeki CAD modelinde tanımlamak için noktaları tıklatın. Bkz "Eksen Temel Taraması - Yüzey Verileri Yöntemi" veya "Eksen Temel Taraması - Tel İskelet Verileri Yöntemi"
Taramayı oluşturduğunuzda, PC-DMIS Düzenle penceresine ekler. Alttaki Düzen penceresinde bir eksen temel taraması için bir komut satırı örneğidir:
SCN3 =BASICSCAN/AXIS,NUMBER OF HITS=10,SHOW HITS=NO,SHOWALLPARAMS=YES <75.149,90.467,0>,<78.2,62.832,0> InitVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0 FILTER/DISTANCE,2.54 EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO BOUNDARY/ HITTYPE/VECTOR NOMS MODE=FINDNOMS,10 ENDSCAN
Daha fazla bilgi için:
Eksen Temelli Tarama - Değer Yazma Yöntemi
Eksen Temelli Tarama - Ölçülen Nokta Yöntemi
