Sıcaklık Ölçüsü

Sıcaklık telafisini başlatmadan X ölçeği, Y ölçeği, Z ölçeği ve parçanın sıcaklığını okuyan bir Sıcaklık Ölçüsü komutu oluşturabilirsiniz.

Sıcaklık Ölçüsü Komutu

Sıcaklık Ölçüsü komutu X ölçeği, Y ölçeği, Z ölçeği ve parçanın sıcaklığını okur.

Sıcaklık Ölçüsü komutu oluşturmak için:

1. Sıcaklık iletişim kutusunu açmak için Ekle | Ölçü | Sıcaklık öğesini seçin.

2. Özellikler sekmesi ve Raporlama sekmesini tamamlayın.

Özellikler Sekmesi

Kimlik, sensör numaraları ve diğer parametreleri ayarlamak için Özellikler sekmesini kullanın.

Özellikler sekmesi - Sıcaklık iletişim kutusu

Kimlik kutusu - Sıcaklık Ölçüsü komutunun kimliğini yazın.

Parça Sensörü seçeneği - Genellikle, bir makinede yalnızca bir parça sıcaklığı sensörü bulunur. Bu sensör Varsayılan olarak görünür. Sensörün seçimini iptal edemezsiniz. Makinenizde birden fazla parça sensörü varsa bu alanda görünürler. Örnek:

Parça Sensörü alanı

Ölçülmekte olan parçaya bağlı sensörü veya sensörleri seçin. Doğru sensör numarasını seçtiğinizden emin olun. Birden fazla sensör seçerseniz, PC-DMIS ölçülen iki değerin ortalamasını kullanır.

Sıcaklık Birimleri alanı - X Ölçeği, Y Ölçeği, Z Ölçeği ve Parça kutuları geçerli sıcaklıkları ölçüldüğü gibi görüntüler. Değerleri değiştiremezsiniz. Sıcaklık birimleri ve varsayılan sensör numarası Düzen | Tercihler | Sıcaklık Telafisi Ayarı içinde seçilir.

Boyutta Göster/Boyutta Gizle - Bu düğme komutta sıcaklık birimlerini gösterir () veya () gizler. En az bir sıcaklık birimi veya ekseni göstertmeniz gerekir.

Tamam düğmesi - Ayarlarınızı kaydetmek ve Sıcaklık Ölçüsü komutunu Düzen penceresine eklemek için Tamam'ı tıklatın.

İptal düğmesi - İletişim kutusunu herhangi bir değişiklik uygulamadan kapatmak için İptal'i tıklatın.

Raporlama Sekmesi

Toleransları ve rapor çıkışı türünü ayarlamak için Raporlama sekmesini kullanın.

Raporlama sekmesi - Sıcaklık iletişim kutusu

Toleranslar alanı:

• Artı kutusu - Artı toleransı yazın. Her eksen ve/veya parça için artı toleransı değiştirebilirsiniz.

• Eksi kutusu - Eksi toleransı yazın.

• Nominal kutusu - Nominal değeri yazın. Varsayılan nominal sıcaklık 20°C'dir.

Aynı nominal ve tolerans değerleri ölçeğe ve parça sıcaklıklarına uygulanır.

Gerekirse Düzen penceresindeki her eksen ve/veya parça için nominal sıcaklığı ve toleransları değiştirebilirsiniz.

Rapor ve İstatistikler alanı - Listede, yürütüldüğünde komut çıkışını nasıl göndereceğinizi seçin:

• İSTATİSTİKLER - Çıkışı bir istatistik dosyasına gönderir.

• RAPOR - Çıkışı bir inceleme raporuna gönderir.

• HER İKİSİ - Çıkışı hem inceleme raporuna hem de istatistik dosyalarına gönderir.

• HİÇBİRİ - Çıkışı hiçbir yere göndermez.

Düzen Penceresi

Düzen penceresi komutu bir boyut olarak görüntüler.

Aşağıda gösterildiği gibi Özet modunda görünür:

Özet modu

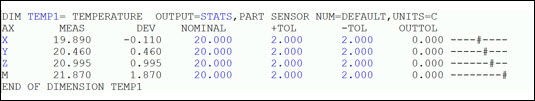

Aşağıda gösterildiği gibi Komut modunda görünür:

Komut modu

Komut ölçüm yordamınızda biçim deyimine göre görünür.

Denetleyicide yalnızca bir parça sıcaklığı sensörü varsa PARÇA SENSÖRÜ NUMARASI alanı Düzen penceresinde görünür. Denetleyicinizde birden fazla parça sensörü varsa ve Sıcaklık iletişim kutusunda Parça Sensörü alanında bir parça sensörü numarası seçtiyseniz numara Düzen penceresinde görünür.

İfadeler

Sıcaklık Ölçüsü komutu şu örnekte olduğu gibi ifadeleri destekler:

ASSIGN/V1=READTEMP1.M.Meas

Bir ifade oluşturmak için:

1. İfade Oluşturucu iletişim kutusunu açmak için Düzen penceresinde ATA deyiminde F2'ye basın.

2. İfade Öğe Türü listesinden "Sıcaklık"ı seçin. Ölçüm yordamındaki Sıcaklık Ölçüsü komutlarının tamamı Kimlik listesinde görünür.

3. Uzantı listesinden X, Y, Z veya M (parça) sıcaklığını seçin. Uygun bir ifade oluşturmak için bunları gerektiği gibi seçin.

4. İkinci Uzantı listesinden depolamak istediğiniz değer türünü (sapma, maksimum, ölçülen gibi) seçin.

İfadeler hakkında ayrıntılar için "İfadeleri ve Değişkenleri Kullanma" konusuna bakın. İfade Oluşturucu iletişim kutusu hakkında ayrıntılar için "İfade Oluşturucu İle İfadeler Oluşturma" konusuna bakın.

Sıcaklık Telafisi Boyutlandırma

Sıcaklık Telafisi komutu telafi için kullandığınız parçanın ve ölçeğin sıcaklığını rapor edebilir. Ayrıntılar için "Sıcaklık Telafisi Boyutlandırma" konusuna bakın.

Çevrimdışı Modu ve Hexagon Olmayan CMM

Sıcaklıklar Çevrimdışı modda okunamaz. Bu yüzden, Çevrimdışı modda, ölçülen değer 20 °C olarak gösterir.

Benzer şekilde, sıcaklık 20 °C olarak gösterilir bağlı olduğunuz makinenin denetleyicisi sıcaklık sensörlerini tanımlamayı ve okumayı desteklemez.
