Bu alan CAD ve Grafik Ayarı iletişim kutusunun (Düzen | Grafik Görüntüleme Penceresi | Ekran Rengi) Renkler sekmesi için geçerlidir.
Vurgula alanı, seçtiğiniz öğeler için veya işaretçinizi yüzeylerin veya eğrilerin üzerine getirdiğinizde PC-DMIS'in kullandığı rengi değiştirmenizi sağlar. Rengi değiştirmek için "Renk Değiştirmek İçin" konusunda anlatılan talimatları izleyin.
Seçili - Bu seçenek CAD modelinden geometrik özellikleri seçtiğinizde PC-DMIS'in kullandığı rengi denetler. Normalde, yapılar ve boyutlar gibi işlemler için CAD modelinden özellikleri seçmeniz gerekir. PC-DMIS ayrıca otomatik olarak özellikleri yürüttükçe tek tek seçer.

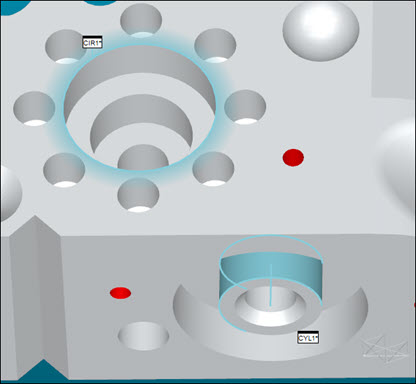

Seçili bir daire (2B özellik) ve seçili bir silindir (3B özellik)
Fare üzerindeyken - Bu seçenek işaretçinizi CAD modelindeki geometrik özelliklerin üzerine getirdiğinizde PC-DMIS'in kullandığı vurgulama rengini denetler. PC-DMIS normalde bu rengi QuickFeatures oluşturduğunuzda kullanır. (Hızlı Özellikler oluşturma hakkında ayrıntılı bilgi için, "Otomatik Özellikler Oluşturma" bölümündeki "QuickFeatures Oluşturma" konusuna bakın.) PC-DMIS bu rengi QuickFeatures oluşturmak üzere sürüklediğiniz çizginin rengi için de kullanır. (Hızlı Tarama işlevi hakkında bilgi için, PC-DMIS CMM dokümantasyonunun "Tarama" bölümündeki "Hızlı Taramalar Oluşturma" konusuna bakın.)
QuickFeatures işlevi sırasında kullanılan varsayılan fare üzerindeyken rengi
