Boyut Simetrisi iletişim kutusu
Ekle | Boyut | Simetri menü seçeneği, bir datum özellikli noktalar setinin veya bir datum özellikli iki zıt çizginin simetrisini hesaplar.
Eğer ilk özellik bir set ise, girilen ikinci özellik datum özelliğidir ve, ya bir düzlem ya da bir çizgi olmalıdır.
Eğer ilk özellik bir çizgi ise, ikinci özellik de bir çizgi olmalıdır ve girilen üçüncü özellik datum özelliğidir. Bu durumda üçüncü özellik, ya bir düzlem ya da bir çizgi olmalıdır. Bu boyut türünün tek yanlı olduğu düşünülmektedir, tekli bir pozitif değer toleransı uygulanmaktadır.
Eğer üçüncü özellik bir düzlem ise, simetri algoritması, datumu temsil eden düzlem üzerinde bir çizgi bulmaya çalışır. Doğru çizgiyi bulmak için, çalışma düzlemiyle seçili düzlemi kesiştirir (veya çaprazlar). Bu nedenle, doğru çalışma düzlemini kullandığınızdan emin olmalısınız.

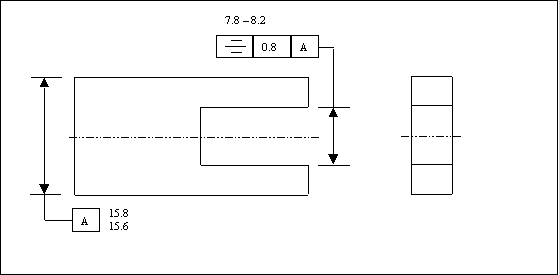

Geometrik boyutlandırma ve toleranslama standardına göre, aşağıdaki grafik bir simetri boyutunun nasıl görüntülendiğini ve yorumlandığı gösterir.
Simetri Boyutu
Simetri Boyutu - Yorum
1 - Datum özelliği A'nın merkez düzlemi.
2 - Nokta ölçümleri sırası.
3 - 0,8 geniş tolerans alanı.
4 - Değişen noktalarla zıt öğeler.
5 - Türetilen medyan noktalar.
Önceki Grafiğin Açıklaması
Ebat ve RFS limitleri içerisinde, yuvanın zıt öğelerinin tüm medyan noktaları, datum düzlemi A çevresinde eşit biçimde düzenlenen iki düzlemden ayrı olarak iki paralel düzlem 0.8 arasında yer almalıdır. Belirtilen tolerans ve datum referansı, sadece bir RFS temeli üzerine uygulanabilir.
Simetrinin tanımlanış biçimi nedeniyle PC-DMIS, simetri boyutu için kullanılan özellikleri sınırlandırabilir. Aralarındaki orta noktaları bulmak amacıyla noktaların datum çevresinde eşit biçimde düzenlenmesi gerektiğinden, ya değişen noktalarla bir özellik seti ya da aynı sayıda noktalı iki zıt çizgi seçmelisiniz.
