Bir başlangıç noktası referansını kullanabilmeniz için önce ölçüm yordamınızda tanımlamanız gerekir. Bunu Başlangıç Noktası Tanımı komutuyla yapabilirsiniz. Bir başlangıç noktası referansı tanımlamak ve bu komutu oluşturmak için menüden, Ekle | Boyut | Başlangıç Noktası Tanımı öğesini seçin.

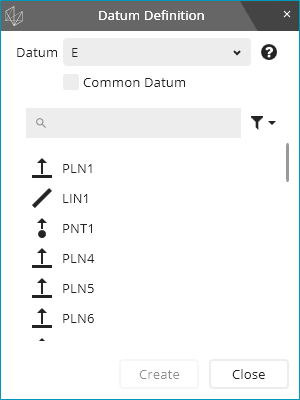

Başlangıç Noktası Tanımı iletişim kutusu görünür:
Başlangıç Noktası kutusunda, başlangıç noktası adını yazın veya seçin.
Başlangıç noktası özelliği listesinden, bir veya daha fazla başlangıç noktası özelliği seçin.
Bir özellik seçerseniz, başlangıç noktası referansı tek bir başlangıç noktasını temsil eder. O özelliği seçmenizden sonra, PC-DMIS özellik listesini filtreler, böylece yalnızca aynı özelliklere sahip başka özellikler gösterilir. Örneğin, 25 mm çapında bir daire seçerseniz, aynı çapa sahip diğer daireleri içerecek şekilde listeyi filtreler. Bu, ek, benzer özellikler seçmenizi kolaylaştırır, böylece başlangıç noktası referansı bir başlangıç noktası desenini temsil eder.
Oluştur'u tıklatın.
Gerektikçe, ek başlangıç noktaları ve ortak başlangıç noktaları oluşturmak için iletişim kutusunu tekrar kullanın.
Başlangıç Noktası - Bu kutu başlangıç noktası referansının adını tanımlar. Tipik olarak E gibi tek bir harftir veya BG gibi birkaç harften oluşan bir dizidir.
Ortak Başlangıç Noktası - Bu onay kutusu ortak bir başlangıç noktası tanımlamanızı sağlar. Bu onay kutusunu işaretlerseniz, özellik listesi artık özellikleri göstermez; bunun yerine tanımlamış olduğunuz başlangıç noktalarını gösterir. Örneğin, ortak başlangıç noktası A-B'yi tanımlamak için, önce başlangıç noktası A'yı tanımlayın, sonra başlangıç noktası B'yi tanımlayın ve son olarak ortak başlangıç noktası A-B'yi tanımlayın.
Komut Modunda Başlangıç Noktası Tanımı komutunun Düzen penceresi sözdizimi bunun gibi görünür:
DATDEF/A,FEATURES=PLN2,,
