PC-DMIS 2020 R2 geometrik tolerans komutunu sunmuştur. Bu komut önceki sürümlerde sunulan XactMeasure komutunun yerini alır. PC-DMIS 2020 R2 öncesi bir sürümden bir ölçüm yordamını açtığınızda, XactMeasure toleransları artık yoktur ve PC-DMIS, FCF (Özellik Denetim Çerçevesi) komutlarını eşdeğer geometrik tolerans komutlarına geçirmeye çalışır.
Geçiş öncesi, yordamınızı bu PC-DMIS sürümünde açtığınızda, yazılım bu klasörde ölçüm yordamınızın bir yedeğini oluşturur:
C:\Users\Public\Documents\Hexagon\PC-DMIS\2022.2\MigrationBackup
Bu yordamı kesinlikle bu yedek konumdan açmayın. Yedek yordamı kullanmak istiyorsanız, önce başka bir klasöre kopyalayın.
Geçiş çoğu zaman otomatiktir, ancak bazı durumlarda geçişi ihtiyaçlarınıza göre özelleştirmeniz gerekebilir. Geçişin nasıl olacağını denetlemek için bazı seçenekleri kullanabilirsiniz. Önceki sürümden PC-DMIS ölçüm yordamlarınızı geçirmek için aşağıdaki iş akışını öneririz:
Ölçüm yordamlarınızdaki tüm özelliklerin nominal değerlerinin doğru olduğundan emin olun.
Eski ölçüm yordamlarınızı güvenli bir yere yedekleyin ve onları kesinlikle 2020 R2 veya üstüyle açmayın.
Bir klasöre denemek istediğiniz yedek ölçüm yordamlarınızın bir kopyasını alın.
PC-DMIS'in bu sürümünde ölçüm yordamlarınızın deneysel kopyalarını açın.
Geçişin sonuçlarını dikkatle inceleyin. Geçişi istediğiniz gibi olduğunu ve yeni ölçülen değerlerin ihtiyaçlarınıza uyduğunu doğrulayın.
Nadir durumlarda, daha az sayıdaki yerlerde bir geçiş sizin işinize yaramayabilir. Bu gibi durumlarda, komutları güncellemek için programınızda manüel olarak bu yerleri düzenleyin.
Nadir durumlarda, geçirilen matematik türleri çok sayıda yerde sizin işinize yaramayabilir. Bu durumda, geçiş seçeneklerinizi ayarlayın, yedek ölçüm yordamlarından yeni kopyala alın ve kopyaları deney klasörüne yerleştirin. Sonra bu yeni kopyaları bu sürümle açın.
Tüm ölçüm yordamlarınız işinize yarayana kadar bu iş akışını tekrarlayın.

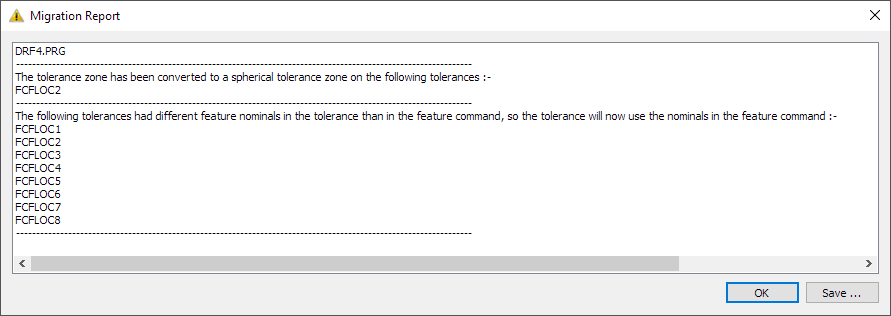

PC-DMIS geçiş sırasında sorunlarla karşılaştığında, geçiş aracı bir Geçiş Raporu iletişim kutusunda bir rapor oluşturur. Geçiş raporu şu şekilde görünür:
Çoğu geçiş raporları yukarıdaki görüntüdeki örnekten daha basittir. Yukarıdaki görüntüde, rapor iki ana bilgi parçasını geçirir:
PC-DMIS bir tolerans bölgesini bir küresel tolerans bölgesine değiştirdi. Bu aşağıda "Kürelerdeki Normal Olmayan Tolerans Bölgesi Şekilleri" içinde açıklanmıştır.
PC-DMIS özelleştirilmiş nominallerle birden fazla toleransı iptal eder. Bu, aşağıda "Özelleştirilmiş Nominaller" konusunda açıklanmıştır.
Geometrik tolerans komutu birçok şekilde XactMeasure komutundan farklı davranış. Bu farkların bazıları özellikle geçiş sırasında bellidir:
XactMeasure komutunun, her biri için ayrı görsel sembollerle eş merkezliliğe karşı eş eksenlilik için ayrı boyutları vardı. Bu, şu sorunlarla sonuçlandı:
ASME Y14.5, eş merkezlilik ve eş eksenlilik arasında hiç ayrım yapmaz. Bu tür tüm toleranslar eş merkezlidir.
ISO 1101, hem eş merkezlilik hem de eş eksenlilik için aynı eş merkezlilik sembolünü kullanır.
Eş eksenlilik için XactMeasure sembolü herhangi bir standartta değildi.
Eş merkezlilik sembolünün anlamı, ele alınan özelliğin türünü bildiğinizde ASME ve ISO için nettir. Yani, eş merkezlilik ve eş eksenlilik için ayrı boyutlara sahip olmanız gerekmez.
Bu yüzden, tüm XactMeasure eş eksenlilik ve eş merkezlilik boyutları eş merkezlilik sembolü kullanılarak geometrik tolerans komutuna geçirilir.
Bazı durumlarda, XactMeasure komutu ele alınan özelliklerin ve/veya başlangıç noktası özelliklerinin yanlış nominallere sahip olmasına izin verir. Bunlar diklik, paralellik, simetri, eş merkezlilik, eş eksenlilik, dairesel uzama ve toplam salgıydı. Bu durumlar XactMeasure komutunun doğru nominal ilişkiyi bildiği farz edilerek ele alınan özellikler ve başlangıç noktası özellikleri arasında "örtülü nominaller" olarak ele alınır. Geometrik tolerans komutu bu tahminde bulunmaz. Tüm özelliklerin doğru nominallere sahip olmasını gerektirir. Geçişten sonra, özelliklerin kötü nominalleri varsa ve geometrik tolerans komutu kötü nominalleriniz olduğunu algılayabiliyorsanız, geometrik tolerans komutu bir hata üretir.
Örneğin, bir düzlemsel ele alınan özellik ve bir düzlemsel başlangıç noktasıyla diklik toleransına sahip olduğunuzu varsayın. Ele alınan düzlem ve başlangıç noktası düzlemi arasındaki nominal açı 89.3°'dir. XactMeasure, nominal açının gerçekten 90° olduğunu varsayar ve bu tahminle bir ölçülen değer üretir.
Geometrik tolerans komutu tüm özelliklerin doğru nominallere sahip olmasını gerektirir. Yani yüz değerinde 89.3° nominal açısını aldığınız anlamına gelir. Diklik toleransı, nominal olarak birbirine dik olmadığından özelliklerde bir diklik toleransına sahip olmasının bir anlamı olmadığından geçişten sonra bir hata mesajı üretir.
Bu mesaj 89.3° nominal açısının doğru olup olmadığına karar vermeniz gerektiği anlamına gelir:
89.3° doğruysa ve çizimle (veya CAD dosyası) eşleşiyorsa bunun anlamı çizimin (veya CAD dosyasının) yanlış olduğu ve nominal olarak birbirlerine dik olan özelliklerde bir diklik toleransına sahip olmanın anlamı olmadığından düzeltilmesi gerektiğidir.
Çizim (veya CAD dosyası) başına 89.3° yanlışsa bu, özellik nominallerinin yanlış olduğu anlamına gelir ve bunları düzeltmeniz gerekir.
Açısallık ve konum için XactMeasure komutu ele alınan özellik nominallerini özelleştirmenize izin verirdir. Açısallık özellik ve birincil başlangıç noktası arasında bir nominal açı yazmanızı sağlardı. Konum özelliğin XYZ kitle merkezini ve özelliğin nominal boyutunu yazmanıza izin verirdi. Geriye yönelik olarak, kullanıcıların kötü nominal değerleri olan özelliklere sahip olmasını gerektirdiğinden o özelliği hiçbir zaman eklemememiz gerekir. Geometrik tolerans komutu tüm özelliklerin doğru nominallere sahip olmasını gerektirir ve özellik nominallerini özelleştirmenize izin vermez. Geçişten sonra, PC-DMIS özelleştirilmiş nominal değerleri iptal eder ve özellik nominallerini kullanır. Özellik nominallerinizi özelleştirdiyseniz, bunu geçiş sırasında algılarız ve Geçiş Raporunda bir uyarı mesajı gösteririz.
Geometrik tolerans komutu yuva ve çentik başlangıç noktası özelliklerine izin verir ve bunları yüzey verileri olmayan 2B genişlik özellikleri olarak yorumlar. Daha fazla bilgi için bkz. "Başlangıç Noktası Yuvaları ve Çentikleri". Bunun aksine, XactMeasure komutu yuva ve çentik başlangıç noktası özelliklerine yüzey verileri olmayan 2B daire özellikleri gibi davranır. Bu, standartlara uyumlu bir yolla XactMeasure'ı kullanmayı daha da zorlaştırır.
Başlangıç noktası olarak bir yuva veya çentik özelliği olan bir yordamı geçirirken, toleransın ölçülen değeri PC-DMIS'in başlangıç noktası özelliğini yorumlama şekli nedeniyle değişebilir.
Başlangıç noktası yuvaları ve çentikleri konusunda dikkatli olun.
Bunları yalnızca özelliklerinin biçiminin çok iyi olduğunu bildiğinizde kullanmanız gerekir. Üretilen form hatasının önemli olabileceğinden şüpheleniyorsanız bir yuva veya çentik komutu kullanmayın. Bunun yerine, özelliğin çevresi boyunca bir tarama ölçün ve sonra çizgi toleransının bir profili ile özelliğin form, yönelim ve konumunu tolere edin.
Özelliğe bir yuva veya çentik yerine başlangıç noktası olarak başvurmanız gerekiyorsa oluşturulmuş bir 2B veya 3B genişliği (yüzey verileri olan) kullanın.
"PC-DMIS Başlangıç Noktalarını Nasıl Çözer ve Kullanır" içinde açıklanan şekilde, XactMeasure komutu başlangıç noktası referans çerçevelerini çözmek için PC-DMIS düzey, dönüş ve orijin gibi hizalama kapsamlarını kullanır. Buna karşın, başlangıç noktası referans çerçevelerini çözmek için geometrik tolerans komutu ölçü kavramlarını kullanır. Bu, PC-DMIS'in düzey-dönüş-orijin framework'üne normal olmayan başlangıç noktası referans çerçevelerini çözmesine izin verir. Ayrıca düzey-dönüş-orijin framework'ünün söz konusu standartlar için mükemmel olmayan bir eşleşme olması durumunda daha kolay standart uyumluluğuna da izin verir.
Bazen sonuçtaki farklılıklardan haberiniz olması gerekir, böylece XactMeasure komutunun geometrik tolerans komutundan neden farklı sonuçlar verdiğini anlayabilirsiniz.
Bazı örnekler aşağıdadır:
Sık görünen bir başlangıç noktası referans çerçevesi birincil başlangıç noktası düzlemidir, ardından ikincil bir başlangıç noktası dairesi, onun ardından da üçüncül bir başlangıç noktası dairesi gelir. Burada, birincil başlangıç noktası düzleminin A, ikincil başlangıç noktası dairesi D ve üçüncül başlangıç noktası dairesi E olan özelliğin bir çizimi gösterilmektedir:
XactMeasure, önce birincil başlangıç noktasına seviyeler. Sonra ikincil başlangıç noktası dairesinde orijini ayarlar. Son olarak ikincil ve üçüncül daireler arasında çizgiye döner. Burada en az kareler matematiğini kullanan XactMeasure davranışının bir çizimi gösterilmektedir:
ASME ile ve datum değiştiricisi olmayan (veya üçüncül datumun [DF] değiştiricisine sahip olduğu ISO ile) geometrik tolerans komutu, biraz farklı bir datum referans çerçevesi alır. Önce birincil başlangıç noktası düzlemi sığdırılır. Bu, birincil bir başlangıç noktası düzlemi simülatörü ve düzlemsel bir değişmezlik verir. Sonra ikincil başlangıç noktası dairesi sığdırılır, birincil başlangıç noktası düzlemine yöneltilir. Bu, ikincil bir başlangıç noktası silindiri simülatörü ve aşağıya kıvrılmış değişmezlik verir. Son olarak üçüncül başlangıç noktası dairesi sığdırılır, yöneltilir ve daha yüksek öncelikli başlangıç noktalarına yerleştirilir.
Üçüncül başlangıç noktası dairesi, ikincil başlangıç noktası dairesinden nominal mesafedir. Yani, özelliklerin tümü en az kareler matematiğini kullansa ve geometrik tolerans başlangıç noktası matematiği seçeneği LSQ olsa bile başlangıç noktası başvuru çerçevesi dönüş açısı XactMeasure'dan farklıdır.
Burada datum değiştiricisi olmayan (veya üçüncül [DF] değiştiricisini kullanan ISO'ya sahip), biraz farklı dönüş açısı gösteren ASME geometrik toleransı komutu davranışının bir çizimi bulunmaktadır:
Özellik ASME ise ve üçüncül datumun bir öteleme değiştiricisi varsa veya özellik ISO ise ve bir [DF] değiştiricisi yoksa ikincil ve üçüncül datum arasındaki mesafenin kilidi açılır. Yani, özelliklerin tümü en az kare matematiğini kullandığında ve geometrik tolerans komutu matematik seçeneği LSQ iken XactMeasure ve geometrik tolerans komutu aynı başlangıç noktası referans çerçevesini alır.
Başka bir sık görünen bir başlangıç noktası referans çerçevesi birincil başlangıç noktası düzlemidir, ardından ikincil bir başlangıç noktası dairesi, onun ardından da üçüncül bir başlangıç noktası genişliği gelir. Burada, birincil başlangıç noktası düzleminin A, ikincil başlangıç noktası genişliği D ve üçüncül başlangıç noktası dairesi E olan özelliğin bir çizimi gösterilmektedir.
XactMeasure önce birincil başlangıç noktası düzlemini seviyeler, sonra ikincil başlangıç noktası dairesinde orijini ayarlar ve son olarak üçüncül genişliğin MEAS vektörünü üçüncül genişliğin THEO vektörüne döndürür. Burada en az kareler matematiğini kullanan XactMeasure davranışının bir çizimi gösterilmektedir:
ASME ile ve datum değiştiricisi olmayan (veya üçüncül datumun [DF] değiştiricisine sahip olduğu ISO ile) geometrik tolerans komutu, biraz farklı bir datum referans çerçevesi alır. Önce birincil başlangıç noktası düzlemi sığdırılır. Bu, birincil bir başlangıç noktası düzlemi simülatörü ve düzlemsel bir değişmezlik verir. Sonra ikincil başlangıç noktası dairesi sığdırılır, birincil başlangıç noktası düzlemine yöneltilir. Bu, ikincil bir başlangıç noktası silindiri simülatörü ve aşağıya kıvrılmış değişmezlik verir. Son olarak üçüncül başlangıç noktası genişliği sığdırılır, yöneltilir ve daha yüksek öncelikli başlangıç noktalarına yerleştirilir.
Üçüncül başlangıç noktası genişlik orta düzlemi ikincil başlangıç noktası dairesi olan eş düzlemdir. Yani, özelliklerin tümü en az kareler matematiğini kullansa ve geometrik tolerans başlangıç noktası matematiği seçeneği LSQ olsa bile başlangıç noktası başvuru çerçevesi dönüş açısı XactMeasure'dan farklıdır.
Burada datum değiştiricisi olmayan (veya üçüncül [DF] değiştiricisini kullanan ISO'ya sahip), biraz farklı dönüş açısı gösteren ASME geometrik toleransı komutu davranışının bir çizimi bulunmaktadır:
Özellik ASME ise ve üçüncül datumun bir öteleme değiştiricisi varsa veya özellik ISO ise ve bir [DF] değiştiricisi yoksa ikincil ve üçüncül datum arasındaki dikey mesafenin kilidi açılır. Yani, özelliklerin tümü en az kare matematiğini kullandığında ve geometrik tolerans komutu matematik seçeneği LSQ iken XactMeasure ve geometrik tolerans komutu aynı başlangıç noktası referans çerçevesini alır.
Bu örneklerde üçüncül başlangıç noktasının bir geçiş değiştiricisi olmadığında XactMeasure (veya eski) boyutları kullanan ASME standardıyla uyumlu olmanın göreli olarak zor olduğu başlangıç noktası başvuru çerçeveleri gösterilir. Başka bir deyişle, düzey-dönüş-orijin kapsamları XactMeasure'in kullanımını zorlaştırır. Bu durumda, daha yüksek öncelikli başlangıç noktalarına doğru nominal mesafeleri ve yönelimleri kullanarak dikkatli bir şekilde üçüncül bir başlangıç noktası yüzey verisine en iyi şekilde sığdırmanız gerekirdi. Bu süreç çoğu kullanıcı için zordur.
Bu iki örnek, XactMeasure başlangıç noktası başvuru çerçevelerini geçirilen bir geometrik tolerans komutu başlangıç noktası başvuru çerçevesi ile karşılaştırdığınızda oluşabilen sorunların özellikleridir. Geçiş sırasında bu tür sorununuz varsa, uygulamanız için XactMeasure davranışının veya geometrik tolerans davranışının doğru olup olmadığına karar vermeniz gerekir:
XactMeasure davranışı doğruysa bu, bir geçiş değiştiricisi veya bazı başka değişiklikler gerektirdiğinden çizimin bir şekilde yanlış olduğunu gösterir. Bu durumda, geçiş değiştiricisine sahip veya değişmesi gereken şeye olmak için çizimi değiştirmenizi ve geometrik tolerans komutunu ayarlamanızı öneririz.
Diğer yandan, geometrik tolerans komutu doğru ise ancak XactMeasure davranışı yanlışsa yani XactMeasure standardı yorumlama sorumluluğunu almadığından seçilen standardınız için XactMeasure komutunu yanlış kullanmışsınızdır. Bu, geometrik toleranslar için çoğu değerlendirme fazı için standartları yorumlama sorumluluğu almayan geometrik tolerans komutunun zıttıdır. Daha fazla bilgi için bu bölümdeki "Geometrik Toleranslara ve Özellik Denetim Çerçevelerine Giriş" ve "Geometrik Toleranslar İçin Ölçüm Yordamınızı Yapılandırma" konularına bakın.
Yansıtılan tolerans bölgelerine yalnızca otomatik silindirlerde izin verilir. Bunun nedeni yansıtılan tolerans bölgesinin silindirin nominal bitiş-yüzünde başlaması gerektiğidir. Ölçülen silindirler ve oluşturulan silindirler tipik olarak nominal başlangıç noktasını nominal bitiş ucuna yerleştirmez. Bir özellik üzerinde yansıtılan bir tolerans bölgeniz varsa ve o özellik otomatik bir silindir değilse özellik türünü otomatik silindir olacak şekilde değiştirmeniz gerekir. Aksi halde yansıtılan tolerans bölgelerini bildiren Geçiş Raporuna yalnızca otomatik silindirlerde izin verilir ve geometrik tolerans komutu özellik türünün geçersiz olduğunu bildiren bir hata mesajı verir.
Üç yönelim toleransı diklik, paralellik ve açısallıktır. ASME Y14.5 standardı, bir başlangıç noktası üzerinde bir malzeme değiştiricisi olduğunda bu yönelin toleranslarını tanımlamaz. ISO 1101 standardı ailesi, bir malzeme değiştiricisi olan başlangıç noktaları olan yönelim toleransları için de eksiktir. Bu yüzden, geometrik tolerans komutu, yönelim toleranslarında başlangıç noktası malzeme değiştiricilerine izin vermez. XactMeasure içinde bir yönelim toleransı başlangıç noktasında bir malzeme değiştiriciniz varsa Geçiş Raporunda geçiş sırasında başlangıç noktası üzerindeki malzeme değiştiricisinin kaldırıldığını bildiren bir uyarı görünür.
XactMeasure komutu, başlangıç noktaları olmayan profil toleranslarının bir OPTIMIZED_FIT matematik türüne sahip olmasına izin verirdi. Bu matematik türü iyileştirilmiş ve geometrik tolerans komutunda yeni min-maks tolerans bölgesi matematik türünün yerini almıştır. Bu yüzden, OPTIMIZED_FIT matematik türü min-maks tolerans bölgesi matematik türüne geçiş yapar (VARSAYILAN matematik türü). Geçiş Raporu tolerans bölgesi matematik türünün VARSAYILAN'a geçtiğini bilmenizi de sağlar.
Kürelerde ve yüzeysiz 3B noktalarında konum toleransları için XactMeasure komutu bu bölgelere izin verirdi: diyametrik, radyal-yay ve radyala-dik. Ne yazık ki diyametrik bölgelerde, XactMeasure diyametrik bölgenin yönünü belirtmenize izin vermezdi. Bu arada, geometrik tolerans komutu, kürelerde ve yüzeysiz 3B noktalarda radyal-yayı veya radyala-dik bölgeleri desteklemez. Bu durumlarda, geometrik tolerans komutuna geçtikten sonra, tolerans bölgesi küresel bölge şekline dönüştürülür ve bunu söyleyen bir mesaj Geçiş Raporunda görüntülenir.
XactMeasure, geometrik tolerans komutunun desteklemediği bazı özellik türlerini desteklerdi. Bunun nedeni geometrik tolerans komutu her özellik türünü optimum şekilde işlemeye çalışırdı. Bir özellik türünün bir toleransta gerçekten anlamı yokken buna izin verilmezdi. Buna karşın XactMeasure tüm aynı özellik türlerini aynı şekilde işlerdi. Örneğin, XactMeasure, temelde farklı olsa ve farklı işlenmeleri gerekse bile yüzey noktalarını ve kesişim noktalarını aynı şekilde işlerdi. Desteklenmeyen bir özellik türünde bir XactMeasure toleransınız varsa, geçişten sonra geometrik tolerans komutu özelliğin desteklenmediğiniz belirten bir hata mesajı gösterir.
Geometrik tolerans iletişim kutusu yalnızca tolerans türü için anlamlı özelliklere izin verir. Bir veya daha fazla desteklenmeyen özelliğe sahip bir geometrik tolerans üzerindeki iletişim kutusunu açarsanız, bu özellikler geometrik tolerans komutundan çıkarılacaktır. Bu noktada tolerans türü için anlamlı özellikleri geri ekleyebilirsiniz.
Bazen ASME Y14.5'e başvuran bir yazdırma bir düzlen üzerinde konumu belirtir. Ancak, standart başına buna izin verilmez. Geçişten sonra, konum toleransı başarısız olur ve bir hata mesajı gösterir. Bunu çözmek için ASME Y14.5 başına izin verildiğinden konum toleransını bir profil toleransı olacak şekilde değiştirmeniz gerekir. Bu profil toleransını temsil etmek için ve hata veren konum toleransını silmek için yeni bir geometrik toleransı oluşturmanızı öneririz.
XactMeasure, ISO başlangıç noktalarında bir malzeme sınırı boyutu belirtmenize izin verirdi. Ne yazık ki, ISO 2692 : 2014 buna izin vermez. Geometrik tolerans komutuna geçtikten sonra, PC-DMIS tüm ISO geometrik toleranslarından belirtilen malzeme sınırı boyutunu kaldırır. Geçiş raporu, bu kaldırmayı bildiren bir uyarı gösterir.
XactMeasure dairesel uzama toleransı komutlarının bir geçişi vardı, böylece bir daire üzerinde "eksenel" veya "radyal" tolerans bölgeleri arasında seçim yapabilirsiniz. "Eksenel" geçiş, düzlemsel bir yüzey üzerinde ölçülen bir daire içindi. "Radyal" geçiş, normal ölçülmüş bir daire içindi.
Bu iki bölge türü arasında seçim yapma seçeneği geometrik tolerans komutunda değildir. Bunun nedeni PC-DMIS'in bir düzlemsel yüzeyi ölçmek için artık daireleri kullanmamasıdır. Yani, tüm daire özelliklerinin dairesel uzama için radyal bölgeleri vardır. XactMeasure komutunuzun bir daire üzerinde herhangi bir eksenel bölgesi olmadığında Geçiş Raporu ve daire üzerindeki eksenel bölgenin radyala dönüştürüldüğünü belirten bir uyarı mesajı verir.
Bir eksenel bölge gerekiyorsa özelliği dairesel bir nokta dağıtımı olan bir düzlem olmaya değiştirebilirsiniz. Bunu yapmanın bir yolu bir uyarlamalı düzlem daire tarama stratejisi olan bir otomatik düzlem kullanmaktır.
XactMeasure düzensiz özelliğin konumunu değiştirebilirdi. Bunu "sınır" olarak adlandırılan yöntemi ile yapardı. Geometrik tolerans komutu bu yaklaşımı desteklemez; bunun yerine bir profil toleransı kullanmanız gerekir. PC-DMIS, bir çizgi profiline sınır yöntemi konum toleransları olan herhangi bir XactMeasure komutunu geçirmez. Bu durumda Geçiş Raporunda bir uyarı bu değişikliği bildirir.
ASME Y14.5 kapsamında XactMeasure simetri ve eş merkezlilik toleransları AXIS seçeneğine geçirir. Bu, geçirilen sonuçları XactMeasure davranışına daha benzer hale getirir. Bunun yerine MEDIAN_POINTS seçeneğini tercih ederseniz, simetri ve eş merkezlilik toleranslarını buna göre düzenleyebilirsiniz.
Bunun bir istisnası vardır: XactMeasure davranışına daha yakın bir davranış olduğundan bir veya iki setin XactMeasure simetrisi MEDIAN_POINTS'e geçer.
XactMeasure ile ele alınan özellik için anlamı olmayan düzlemsel bir bölge yönü ayarlayabiliyordunuz. Bu tür bölge yönelimi vektörleri her zaman özelliğin nominal eksen vektörüne dik olmalıdır ancak XactMeasure bunu zorlamıyordu.
Bunun aksine, geometrik tolerans komutu dikliği zorlar. XactMeasure düzlemsel bölge yönünüz nominal eksen vektörüne dik değilse geçiş dik olan bir yön seçer ve Geçiş Raporunda seçtiği bölge yönelimini kontrol etmenizi istenen bir uyarı mesajı gösterir.
Bazı durumlarda, geçişten sonra geometrik tolerans komutunda bir hatanız olabilir. Bunlar, geçiş raporunda ve taşınan geometrik tolerans komutunda görünür. Bu mesajlarla ilgili yardım için bkz. "Sorun Giderme Hata Mesajları ve Uyarıları".
"Yüzey Verileri Olan ve Olmayan Özellik Türleri" içinde görebildiğiniz gibi geometrik tolerans komutunda oluşturulan en uygun çizgilerin tanımlanan bir yorumlaması vardır. Özellikle, BFRE oluşturulan çizgileri yüzey çizgileridir 2B oluşturulan BF çizgileri yüzey çizgileridir. Diğer yandan, 3B oluşturulmuş BF çizgileri yüzeysiz eksenlerdir (bir yüzeyde ölçülmüş noktalardan oluşturulmadıkça).
XactMeasure, oluşturulan çizgilere işleme açısından tutarsızdı. Bazı durumlarda, bir 3B oluşturulan BF çizgi bir eksen olarak işlenir ve diğer durumlarda, bir yüzey çizgisi olarak işlenirler. XactMeasure'ın 3B oluşturulan BF çizgilerini bir yüzey çizgisi olarak işlediği bu durumlarda geometrik tolerans komutu BF çizgisini farklı işler (yüzeysiz bir eksen olarak).
Bu olduğunda, 3B oluşturulan BF çizgisini bir 2B çizgi olarak değiştirmek isteyebilirsiniz, böylece geometrik tolerans komutu çizgi özelliğinin bir yüzey çizgisi olduğunu bilir.
Bir başlangıç noktası başvuru çerçevesinin bir düzlem, çizgi ve nokta olarak temsil ettiğini ve çizginin bir 3B oluşturulmuş BF çizgisi olduğunu varsayın.
XactMeasure altında, çizgiye bir yüzey çizgisi olarak davranılır (iki derecelik serbestliğe kadar denetlenir).
Geometrik tolerans komutu altında, çizgiye yüzeysiz bir eksen olarak davranılır (dört derece serbestliğe kadar denetlenir).
Bu senaryoda 3B oluşturulan BF çizgisinin kuramsal vektörü için paralel olmayandan birincil başlangıç noktası düzlemine ortaktır. Düzlem ekseni başlangıç noktası başvuru çerçeveleri, düzlem ve eksen paralel veya dik olmadığında altı serbestlik derecesinden tümünü denetler ve geometrik tolerans komutunun yaptığı budur. Sonuç, geometrik tolerans komutunun üçüncül başlangıç noktasında bu hatayı üretmesidir:
"Serbestlik derecesi kısıtlamadığından başlangıç noktası geçersizdir."
Bu durumda, çözüm geometrik tolerans komutuna ikincil başlangıç noktası çizgisinin bir düzey çizgisi olduğunu söylemektir. Bunu (a) ikincil başlangıç noktasını BFRE çizgisi olarak değiştirerek veya (b) ikincil başlangıç noktasını çizgisini 2B olarak değiştirerek yapabilirsiniz.
Yapılandırılan tüm BFRE çizgileri yüzey çizgileridir. Ancak, yordamınızı bir CAD modeli ile programlasanız bile nominal iş düzlemleri sık sık çizimle hizalanmadığından 3B oluşturulan BFRE çizgilerini düzgün kullanmak bir şekilde zordur. Bu, 3B yapılandırılmış BFRE çizgilerini ikincil başlangıç noktaları olarak kullandığınızda özellikle bir sorundur. Bu, birincil başlangıç noktası düzlemine paralel olmayan çizgilerin KURAMSAL çizgi vektörü için çok sıktır. Yani, çizginin nominal iş düzlemi birincil başlangıç noktası düzlemine paralel değildir ve birincil başlangıç noktası düzlemi ikincil başlangıç noktası çizgisinin iş düzlemini kısıtlamaz. Sonuç şu hata mesajıdır:
"Başlangıç noktası özelliği <özellik adı> 2B'dir. Çalışma düzlemini kısıtlamak için daha yüksek bir öncelikli başlangıç noktası gerektirir."
Bu gibi durumlarda, en kolay çözüm 3B oluşturulan BFRE çizgisini 2B oluşturulan BFRE çizgisi olacak şekilde değiştirmektir, böylece çizginin nominal iş düzlemi birincil başlangıç noktası düzlemine paraleldir.
Nispeten yaygın bir datum referans çerçevesi, bir birincil datum düzlemi, bir ikincil datum dairesi ve bir üçüncül datum yuvasından oluşur. Başka varyasyonlar da vardır: ikincil datum bir silindir olabilir, üçüncül datum bir çentik, orta düzlem, orta çizgi, orta nokta, 1B genişlik, 2B genişlik veya 3B genişlik olabilir. Bu durumların hepsinde, zamanın büyük çoğunluğunda, datum referans çerçevesinin işlevsel amacı, daireden yuvaya olan vektörün düzlem içi dönüşü belirlemesidir.
ISO datum referans çerçeveleri için değiştiricilerin yokluğunda bu işlevsel amaç karşılanmaz. Bunun yerine, yuvanın oryantasyonu, düzlem içi dönüşü belirler. İşlevsel olarak yanlış olmasının yanı sıra yuva yönü genellikle çok kısa olduğu için genellikle kararsızdır. [DF] değiştiricisi sorunu düzeltir ve daireden yuvaya giden vektörün düzlem içi dönüşü belirlemesine izin verir. Daha fazla ayrıntı için bkz. "Datumlar İçin Değiştiriciler".
PC-DMIS, bu datum referans çerçevelerini XactMeasure'dan geometrik tolerans komutlarına geçirdiğinde, geçiş raporuna bir [DF] değiştiricisinin istenebileceğini öneren bir uyarı ekler. Sonra, bir [DF] değiştiricisinin gerekli olup olmadığını görmek için geçirilen geometrik tolerans komutunu gözden geçirmenizi ister.
ISO datum referans çerçevelerinde, datum olarak bir orta nokta veya 1B genişlik özelliği kullanılıyorsa datum referans çerçevesini [DF] değiştiricisi olmadan kısıtlamak için yeterli veri yoktur. Bu yüzden, orta nokta ve 1B genişlik datumları bir [DF] değiştiricisine sahip olacak şekilde taşınır ve geçiş raporu kullanıcıyı bu konuda uyarır.
XactMeasure, eş zamanlı toleransları işlemek için Eş Zamanlı bir Değerlendirme komutu kullanırdı. Buna ait XactMeasure komutlarının işaretini kaldırırdı, böylece tek tek XactMeasure komutları yürütmezdi ve herhangi bir rapor yapmazdı. Bunun yerine, Eş Zamanlı Değerlendirme komutu yürütüldüğünde, toleransların türü eş zamanlı olarak değerlendirilirdi ve raporlanırdı.
Geometrik tolerans komutu, eş zamanlı toleransları işlemek için yeni Eş Zamanlı komutu kullanır. Geometrik tolerans komutlarını işaretli bırakırdı, bu yüzden ayrı ayrı yürütürler ve raporlarlar. Ancak, değerlendirme gerçekte eş zamanlıdır. Bu yeni stil, sonuçların eş zamanlı değerlendirmesini korurken daha sezgisel ve esnek raporlara izin verir.
Geçiş sırasında, PC-DMIS XactMeasure komutlarını geometrik tolerans komutlarına geçirir. Ayrıca Eş Zamanlı Değerlendirme komutunu Eş Zamanlı Tolerans komutuna geçirir ve geometrik tolerans komutları yürütme için işaretlenir. Daha fazla bilgi için bkz. "Eş Zamanlı Toleranslar".
Bir çizgi toleransları profili kümesi, eşzamanlı bir değerlendirme komutunun parçasıysa ve bir çizgi toleranslarının bu profili herhangi bir datuma referans vermiyorsa bunlar bir yüzey profiline taşınır. Bunun nedeni, bir çizgi toleranslarının profilini eş zamanlı değerlendirmenin (standartlara uygunluk açısından) mantıklı olmamasıdır. Geçiş Raporu, geçiş gerçekleştiğinde bildirir. Daha fazla ayrıntı için bkz. "Çizgi Profili" ve "Eşzamanlı Toleranslar".
PC-DMIS'in geometrik tolerans komutuna geçirebileceği bir XactMeasure boyutundan birçok çıkış türü vardır. Bu çıkışlar istatistiksel çıkış, XactMeasure boyutu üzerindeki ifadeler, Excel çıkışı, basic komut dosyası, otomasyon ve rapor değişiklikleridir.
Bu çıkışların bazıları çoğunlukla, istatistikler, ifadeler, Excel çıkışı ve rapor değişiklikleri gibi geçişten sonra çalışır. Geometrik tolerans komutunda XactMeasure'dakinden daha fazla çıkış özelliği bulunur, bu yüzden bu çıkışları geçişten sonra kullanma yollarınızı artırmak isteyebilirsiniz. Özellikleri yükseltme nedeniyle bu çıkışların tümü geçişle aynı şekilde davranmaz. Geçişin işinize yaraması için ölçüm yordamlarınızı denetlediğinizden emin olun.
Basic komut dosyası ve otomasyon çoğunlukla geçişten sonra çalışmaz. Bunun nedeni çalıştıkları komutların dahili çalışmalara bağlı olmalarıdır. İçteki geometrik tolerans komutu XactMeasure komutundan neredeyse tamamen farklıdır. Yani, çoğu basic komut dosyası ve otomasyonun geometrik tolerans komutu için yeniden yazılması gerekir.
