2B Yarıçap Ölçü iletişim kutusunda şu sekmeler bulunur:
Özellikler sekmesi

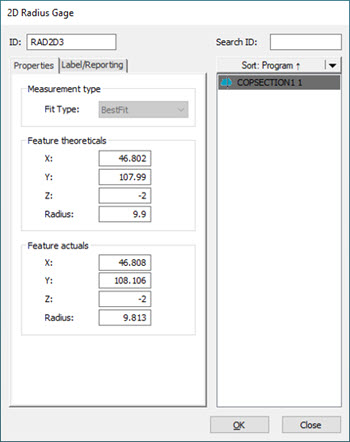

2B Yarıçap Ölçü iletişim kutusu - Özellikler sekmesi
2B Yarıçap Ölçüsü otomatik olarak üzerinde oluşturulduğu kesite bağlanır. 2B Yarıçap Ölçüsünü kesit üzerinde oluşturduğunuzdan ilişkili kesiti değiştiremezsiniz.
2B Yarıçap Ölçüsü iletişim kutusunun Özellikler sekmesinde şu alanlar vardır:
Ölçüm türü
Uygunluk Türü - Şu seçenekleri görüntülemek için açılır oku tıklatın:
En Uygun - Yazılım yarıçap arama bölmesi içinde kalan tüm veri noktalarına bir En Uygun En Küçük Kare sığdırma uygular.
Özellik kuramsal değerleri - Yazılım XYZ orta noktası konumunu ve nominal yarıçapın büyüklüğünü görüntüler. Nominal değerleri değiştirebilirsiniz.
Özellik gerçek değerleri - Yazılım XYZ orta noktasını ve ölçülen yarıçapın büyüklüğünü görüntüler. Gerçek değerleri değiştiremezsiniz.
Etiket/Raporlama sekmesi
2B Yarıçap Ölçü iletişim kutusu - Etiket/Rapor sekmesi
2B Yarıçap Ölçüm iletişim kutusunun Etiket/Raporlama sekmesi şu kısımlara sahiptir:
Toleranslar
Boyut Renk Ölçeği varsayılan 2B Yarıçap Ölçüsü toleranslarını tanımlar. Ayrıntılı bilgi için PC-DMIS Çekirdek dokümantasyonunda "Boyut Renklerini Düzenleme" konusuna bakın.
Toleranslar bölümü yarıçap için artı ve eksi toleransları yazmanıza izin verir.
Artı, eksi ve nominal toleransları girmek için aşağıdakileri yapın:
Artı tolerans değerini Artı kutucuğuna girin.
Eksi kutusunda eksi tolerans değerini yazın.
Bir CAD modeli kullanıyorsanız, kesit nominal (siyah) çoklu çizgisi nominal (kuramsal) yarıçapı tanımlar. CAD modeli kullanmıyorsanız, yazılım nominal değeri ilk ölçülen değerle günceller. Nominal değeri değiştirebilirsiniz.
Etiket
Göster onay kutusu - Bu onay kutusunu seçtiğinizde yazılım 2B Yarıçap Ölçüsü etiketini ve grafiği Grafik Görüntüleme penceresinde görüntüler.
Başlığı göster onay kutusu - Bu onay kutusu, 2B Yarıçap Ölçüsü etiketinde satır ve sütun başlıklarının görüntülenmesini açar veya kapatır. Bu onay kutusunu seçtiğinizde yazılım etiketin satır ve sütun başlıklarını görüntüler.
İçindekiler
Aşağıdaki onay kutularını seçme sıranız bunların etikette hangi sırada görüneceğini tanımlar. Seçili her öğenin solunda sıra numarası görünür. Bir onay kutusunun işaretini kaldırdığınızda, yazılım kalan seçili onay kutularının sıra numaralarını uygun şekilde yeniden sıralar.
Ölçülen onay kutusu - Bu onay kutusunu seçtiğinizde yazılım etikette ölçülen verileri görüntüler.
Nominal onay kutusu - Bu onay kutusunu seçtiğinizde yazılım etikette nominal verileri görüntüler.
Toleranslar onay kutusu - Bu onay kutusunu seçtiğinizde yazılım etikette tolerans verilerini görüntüler.
Sapma onay kutusu - Bu onay kutusunu seçtiğinizde yazılım ölçülen değerlerle nominal değerler arasındaki sapma verilerini etikette görüntüler.
TolDışı onay kutusu - Bu onay kutusunu seçtiğinizde yazılım etikette tolerans dışı verileri görüntüler.
Varsayılan düğmesi - Varsayılan olarak onay kutularının geçerli seçimini tıklatın.
Sıfırla düğmesi - İçerikler alanında tüm onay kutusu seçimlerini tıklatın. Yazılım ardından bölümü otomatik ayar yapılandırmasına sıfırlayarak ölçülen değeri gösterir.
Rapor ve istatistikler
Bu kısımdan, çıkış sonuçlarını denetlemek için seçenekleri kullanabilirsiniz:
İSTATİSTİK - Bu seçeneği seçtiğinizde yazılım çıktıyı istatistik dosyalarına gönderir.
RAPOR - Bu seçeneği seçtiğinizde yazılım çıktıyı inceleme raporuna gönderir.
HER İKİSİ - Bu seçeneği seçtiğinizde yazılım çıktıyı inceleme raporuna ve istatistik dosyalarına gönderir.
HİÇBİRİ - Bu seçeneği seçtiğinizde yazılım çıktıyı hiçbir yere göndermez.
PC-DMIS komutu yürüttüğünde yazılım sonuçları belirtilen çıkışa gönderir.
İSTATİSTİKLER veya HER İKİSİ'ni de seçerseniz, sonuçları istatiksel dosyasına göndermek için Düzen penceresinde kendisinden önce gelen STATS/ON komutu bulunmalıdır.
