Gerekirse tam iletişim kutusunu görüntülemek için Tarama iletişim kutusunda Gelişmiş >> düğmesini tıklatın.

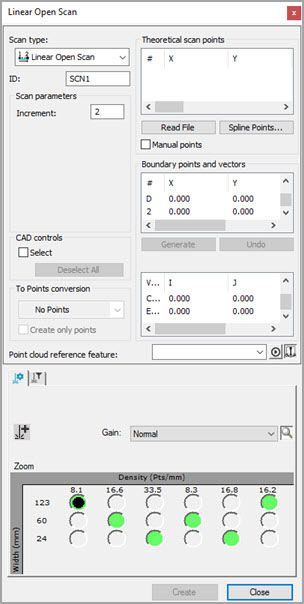

Doğrusal Açık Tarama için Tarama iletişim kutusu
CAD denetimleri alanını görüntülemek için Grafik sekmesini tıklatın. Bu alanı "Kuramsal Noktalar"ı tanımlayan CAD yüzey öğelerini belirtmek için kullanabilirsiniz.
CAD denetim alanı
Bazı durumlarda bir tarama, belirli bir yüzey üzerine başlayabilir ve tamamlanmasından önce diğer birçok yüzey üzerinde gezinebilir. Bu gibi durumlarda, PC-DMIS taramayı oluşturmak için hangi CAD öğelerinin kullanılacağını bilmez. Bu nedenle, CAD modelindeki her yüzeyi araştırmalıdır. Eğer CAD modeli birçok yüzeye sahipse, tarama oluşturma işleminin başarılı olması uzun zaman alabilir.
CAD yüzeylerini seçmek amacıyla bu işlevi kullanmak için, CAD yüzey verilerini alabilmeniz ve kullanabilmeniz gerekir. Yüzeyleri Çiz düğmesini (
) seçtiğinizden emin olun. Aksi halde, CAD modelini tıklattığınızda, seçili yüzey yerine en yakın kablo seçili hale gelir.
Belirli yüzeyleri taramak için:
Seç onay kutusunu seçin.
Uygun yüzeyleri tıklatın. CAD yüzeyi bir kez seçildikten sonra, Grafik Görünüm penceresinde vurgular. Durum çubuğunda seçmiş olduğunuz yüzeylerin sayısı görüntülenir.
Yanlışlıkla bir yüzey seçerseniz, Ctrl tuşuna basın ve bu yüzeyi ikinci kez tıklatın. Yüzeyin seçimini kaldırır. Tümünün Seçimini Kaldır butonuna tıklamak, tüm vurgulu yüzeylerin seçimini tek seferde kaldırır.
Yüzeyleri seçmeyi tamamladıktan sonra, Seç onay kutusunu temizleyin. Seçili yüzeyler korunacaktır.
Seç onay kutusunun işaretini kaldırırsanız, PC-DMIS yüzeydeki tıklatmaların tarama yolu oluşturanlar olduğunu varsayacaktır.
Aşağıdaki seçenekler mevcuttur:
Seç onay kutusu - Nominali bulmak için kullanılan CAD yüzeyi ve tel iskelet öğelerini seçmenizi sağlar.
Tümünün Seçimini Kaldır düğmesi - Seç onay kutusu kullanılarak oluşturulmuş, vurgulanan tüm yüzeylerin seçimlerini bir kerede kaldırır.
