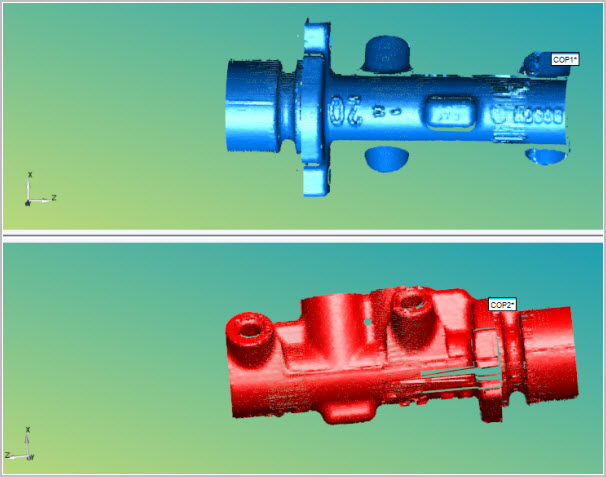

Nokta Bulutundan Nokta Bulutuna hizalama işlevselliği, çakışmaları olan iki farklı referans çerçevesinde toplanan iki nokta bulutunu en uygun şekilde hizalamanızı sağlar. Tipik bir örnek olarak, aynı parça yönünde taranamayan bir parçanın alanlarını temsil eden iki nokta bulutu komutundaki iki tarama verilebilir.
Hizalama iki adımda gerçekleşiyor:
İki nokta bulutunun üst üste binen alanda nokta çiftlerini seçtiğiniz kaba bir hizalama.
İkinci nokta bulutu referans nokta bulutunun mümkün olduğunca yaklaştırmaya çalışan en uygunu iyileştirme.
Nokta Bulutu hizalamasına bir Nokta bulutu oluşturmak için aşağıdakileri yapın:
Hizalama için kullanabileceğiniz ölçüm yordamında iki veya daha fazla COP komutunuz olduğundan emin olun. PC-DMIS, nokta bulutlarını hizalayabilmek için bu öğeleri gerektirir.
Ekle | Nokta Bulutu | Hizala menü seçeneğini seçin.
Komut modundaysanız, bu iletişim kutusunu açmak için ALIGNMENT/START ve ALIGNMENT/END komutları arasında Düzen penceresinde COPCOPBF komutunu yazabilirsiniz.
Nokta Bulutu/Nokta Bulutu Hizalaması iletişim kutusu açılır:

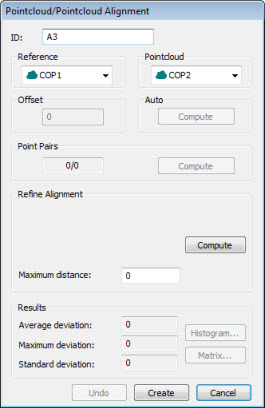

Nokta bulutu/Nokta bulutu Hizalama iletişim kutusu
İletişim kutusunun tam bir açıklaması için "Nokta bulutu/CAD Hizalama İletişim Kutusu Açıklaması" konusuna bakın.

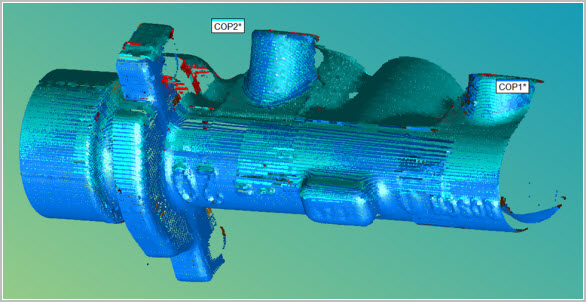

Noktaların iki nokta bulutunun geçici ayrılmış ekran görünümü, Grafik Görüntüleme penceresinde görüntülenir. Hizalamanın yapıldığını görmeniz için bu görünümü kullanabilirsiniz. Referans listesinden bir referans noktası olarak kullanmak istediğiniz ilk COP'u seçin.

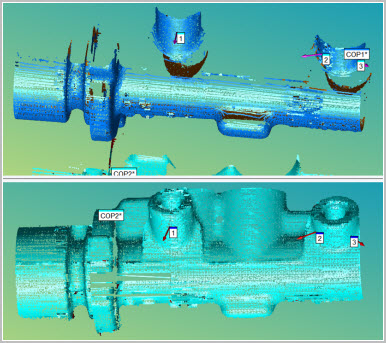

Bir nokta bulutundan nokta bulutuna hizalamayı gösteren ayrı ekran görünümü
Değiştirmek için farenizi kullanın ve Nokta Eşlemelerini oluşturmak için her görünümü gerektiği gibi yönlendirin.
Hizalamayı gerçekleştirin:
Önce, nokta bulutlarını birbirine yeterince yaklaştıran kaba bir hizalama yapmak için Nokta Çiftleri alanını kullanın. Bu, zorunlu bir adımdır.
Üst üste binen alan içindeki nokta bulutlarının her birinde istenen nokta sayısını (en az üç eş) tıklatın. İki nokta bulutunun üst üste binen alanında YALNIZCA noktaları tıklatın.
Nokta bulutlarının çakışan alanın çevresinde ne kadar fazla nokta alırsanız o kadar iyi hizalama elde edersiniz. Yaklaşık hizalamayı oluşturmak için Hesapla'yı tıklayın.
Sonra, hizalamanızı iyileştirmek istediğiniz zaman Hizalamayı Düzenle alanını kullanın. Bu, iki nokta bulutunu birbirine yaklaştırır. İyi bir ince hizalama elde etmek için iki nokta bulutu noktası, ilk kaba hizalama boyunca birbirlerine yeteri kadar yakın olmalıdır.
Maksimum Mesafe kutusunu kullanarak iki nokta bulutundaki noktalar arasındaki maksimum mesafeyi tanımlayın. Varsayılan değer 0 (sıfır). Varsayılan değeri kullanırsanız, PC-DMIS, nokta bulutlarının boyutlarıyla ilgili dahili bir varsayılan değer kullanır.
Hizalamayı düzenlemek için Hesapla'yı tıklayın.
Nokta bulutunun bir kısmı diğeri ile düzgün hizalanmazsa Geri Al düğmesini tıklatabilir ve ek parametreler ile aynı hizalama türünü kullanarak hizalamayı yeniden hesaplayabilirsiniz veya farklı bir hizalama deneyebilirsiniz.
Hizalamadan memnun kaldıysanız, Oluştur'u tıklayın. PC-DMIS, geçici bölünmüş ekran görünümünü kapatır ve COPCODBF komutunu Düzen penceresine yerleştirir. COPCOPBF komutu hakkında ayrıntılar için, PC-DMIS Laser dokümantasyonunda "COPCOPBF Komutu Modu Metni" konusuna bakın.
