Derinlik: Bu, kenar noktasını hesaplarken kullanılacak derinliği tanımlar. Bu, Grafik Görüntüleme penceresindeki mavi grafik görseline karşılık gelir. 0 derinliği, bu özelliğin yüzey düzlemi yüksekliğinde, yüzey düzleminden mümkün olan en düşük derinlikteki veriler kullanılarak hesaplanmasına neden olur. Başka herhangi bir derinlik değeri belirtilen derinlikte hesaplanmasına neden olur.
Aralık: Bu, özellik normalini hesaplamak için PC-DMIS'nin kullanacağı alanın boyutunu denetler. Bu, Grafik Görüntüleme penceresindeki mor grafik görseline karşılık gelir.
Girinti: Bu, özellik normalini hesaplamak için PC-DMIS'nin kullanacağı alanın konumunu tanımlamanızı sağlar. Bu, Grafik Görüntüleme penceresindeki kırmızı grafik görseline karşılık gelir.

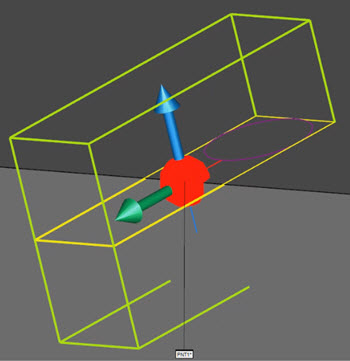

Grafik Görüntüleme penceresinde kullanılan Derinlik, Aralık ve Girinti grafik görselleştirmeleri olan örnek kenar noktası
Kenar Noktalarının Grafik Analizi ve Özelliği Çıkarma Hakkında Notlar
Kenar düzlemine hesaplanmış bazı grafik analiz noktalarını görmüyorsanız aşağıdaki bilgilere bakın:
Kenar Çizgisi Noktaları - Özellik çıkarıcısının döndürdüğü referans düzlemdeki tüm kenar çizgisi noktaları görüntülenir. Analiz için PC-DMIS, referans düzlem merkezinden (Aralık değeri ile tanımlanan dairesel yüzey alanının merkezi) kenar çizgisine olan mesafeyi (Girinti değeri) kullanarak kenar çizgisi noktalarını hesaplar.
Referans Düzlem Noktaları - Aralık değeri 0.0 ise referans düzlem noktaları görüntülenmez. Aralık değeri 0.0 değilse PC-DMIS, aşağıdaki kuralları uygulayarak ve özellik çıkarıcı tarafından döndürülen düzlem istatistiksel verilerini kullanarak referans düzlem noktalarını nokta bulutundan çıkarır:
Kural 1: PC-DMIS,
hayali bir silindirin dışındaki tüm noktaları atar.
Kural 2: PC-DMIS hayali düzlemden maksimum düzlem hatası değerinden daha büyük bir uzaklıkta bulunan tüm noktaları iptal eder.
Kural 3: PC-DMIS, izin verilen sayıdan (19900) daha yüksek kalan noktaları izin verilen değere eşit olarak azaltır.
Analiz için PC-DMIS, referans düzleminden ve ölçülen yüzey düzleminden olan mesafeyi kullanarak her bir referans düzlem noktasını hesaplar.

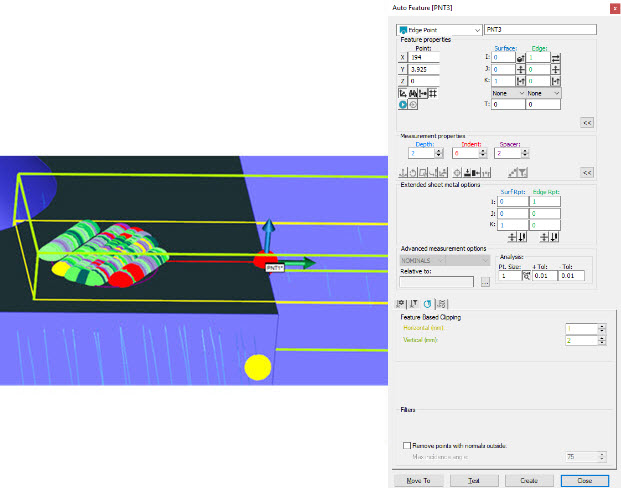

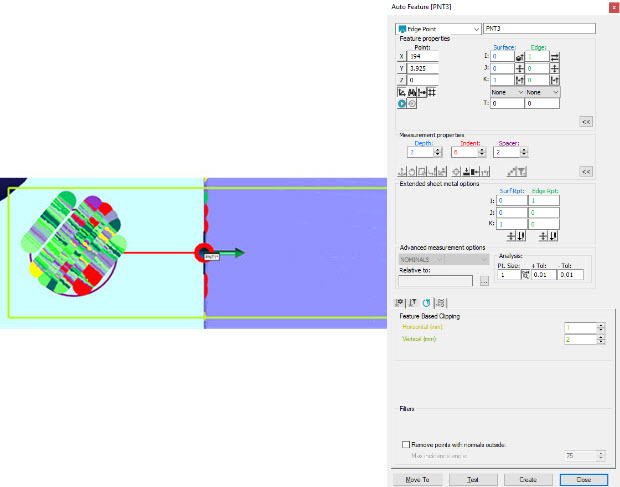

Aşağıdaki iki görüntüde Kenar Noktası lazer grafik analizi gösterilmektedir:
